产品概述

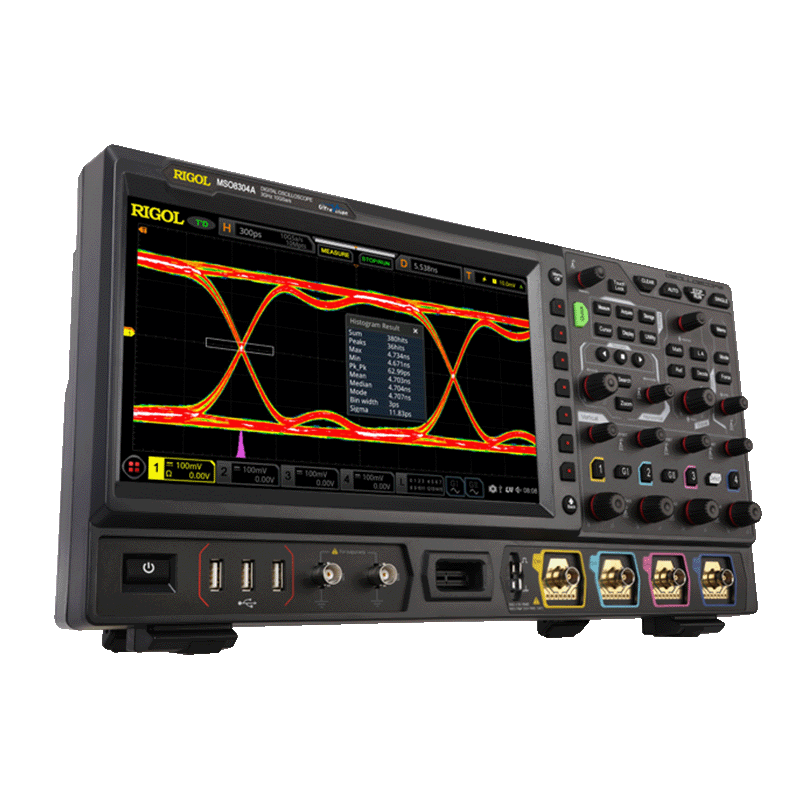

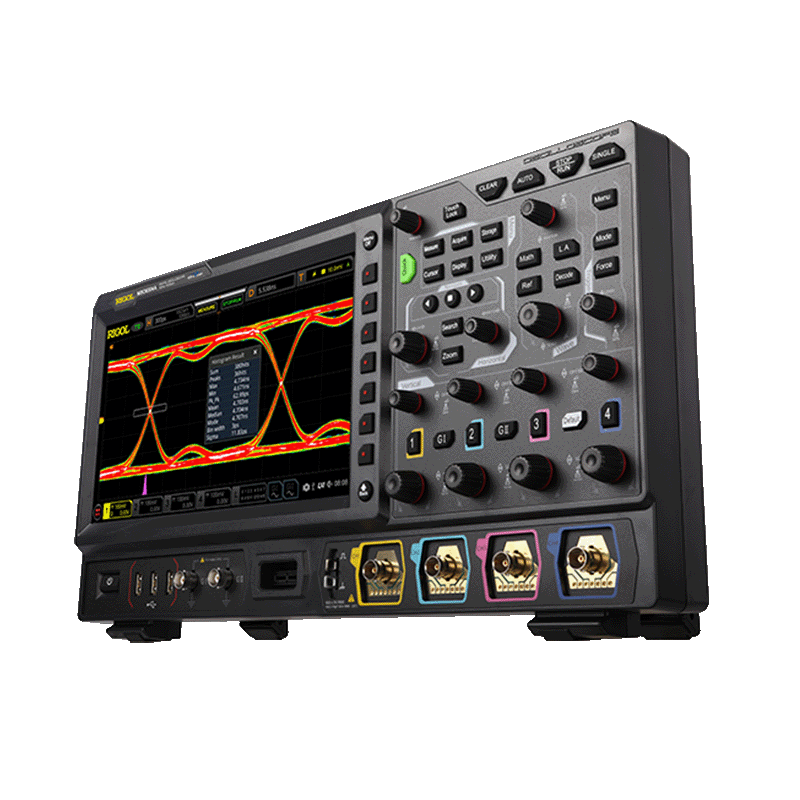

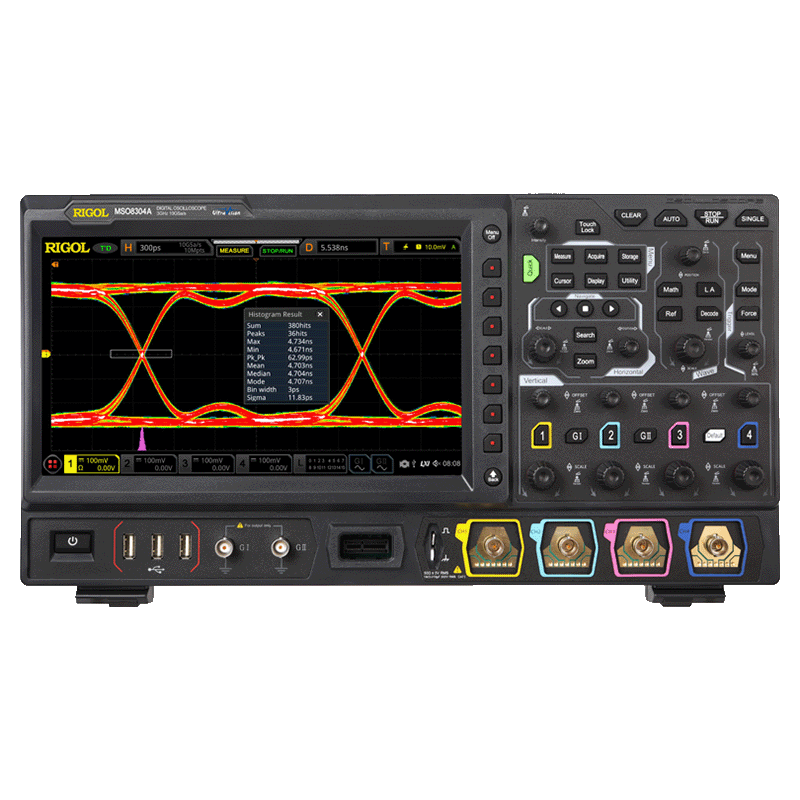

探索MSO8000A系列数字示波器

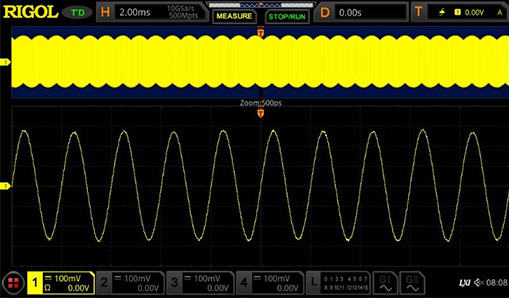

出色的带宽及采样率
MSO8000A系列数字示波器为您提供最高3GHz模拟带宽和10GSa/s采样率。低带宽型号随时可通过软件将带宽升级到3GHz（单通道模式），可以确保您拥有更高的信号保真度和低至100ps的分辨率（最小时基下可达到2ps），以查看微小的波形细节。

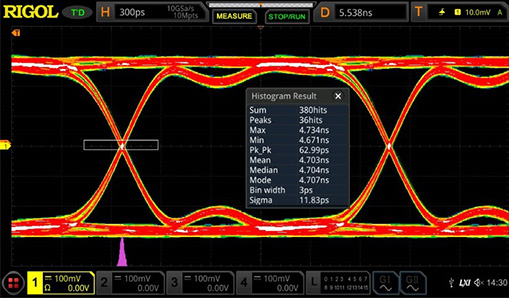

经济实用的眼图预测试
用示波器进行眼图测量可以帮助用户直观地显示出数字信号的传输质量，从而了解系统中码间串扰的强弱，便于在系统设计中做出改善。对于经常需要对数字信号进行质量验证的场合，带有眼图功能的MSO8000A数字示波器无疑是您明智的选择。

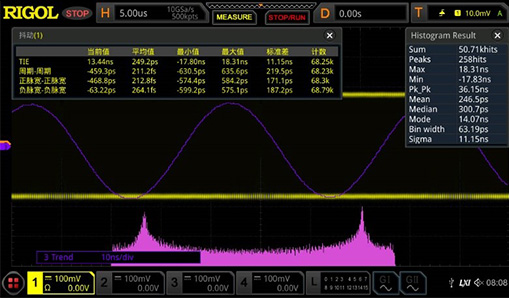

支持多样化显示的抖动分析
通过示波器的抖动分析功能，可以一次测量多个连续比特位并统计，高效地完成大数据量的抖动分析。

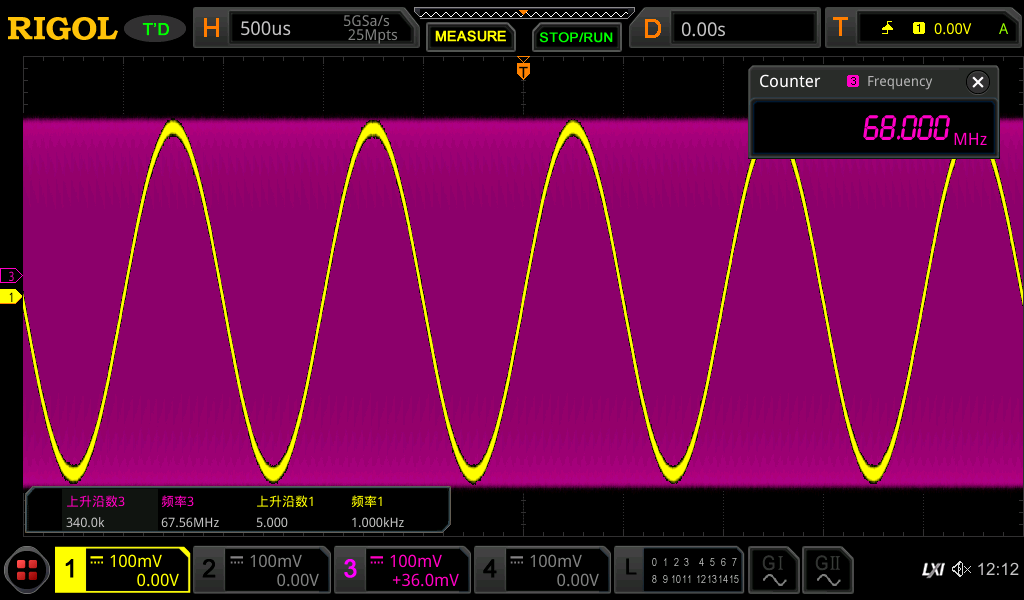

捕获率高达600kwfms/s
高达600,000wfms/s 的波形捕获率，可以减少死区时间，更容易发现信号中存在的毛刺和其他偶发事件，从而极大地提高了工程师的调试效率。

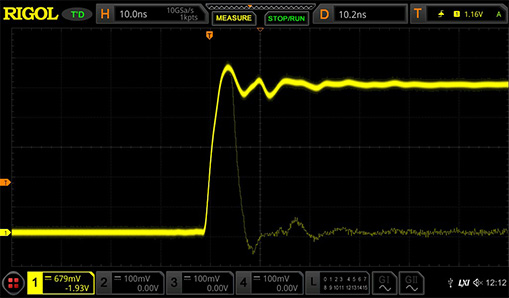

全内存硬件测量
不再局限于屏幕上可见的波形效果，针对多周期的高频信号测试，依然能准确得到结果。

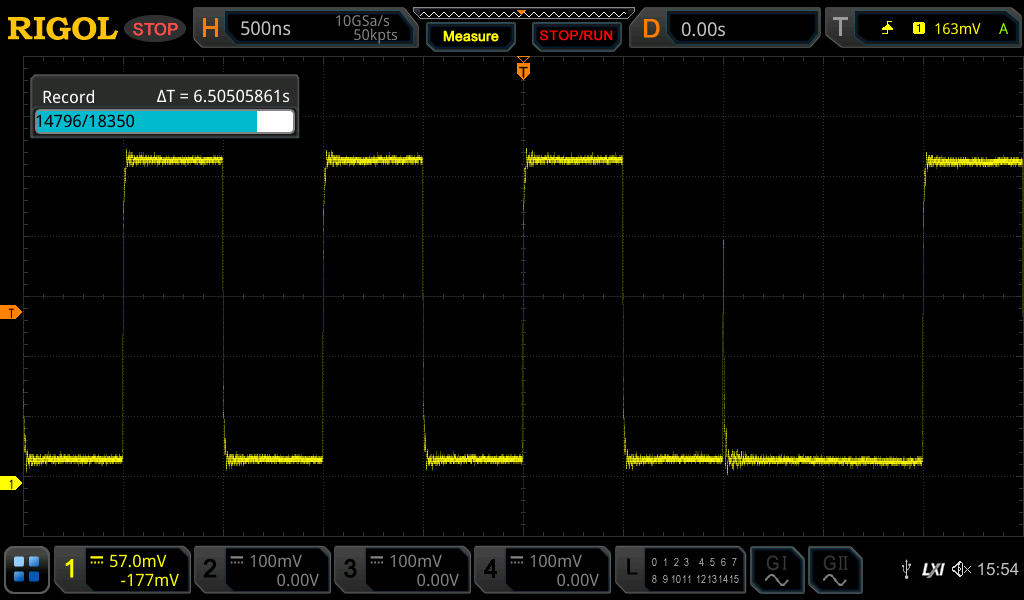

500Mpts深存储，多达45万帧硬件波形录制
MSO8000A系列标配500Mpts的存储深度，硬件波形录制功能采用了分段存储技术，可以通过设定触发条件实现有选择性地捕获和存储用户关注的信号，并在信号上标记时间，这样既保证了捕获的高效性，又进一步扩展了波形观测的总时间。
型号对比
| 型号 | 模拟带宽 | 模拟通道数 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 数字通道 | 内置信号源 |
|---|---|---|---|---|---|---|---|
| MSO8304A | 3GHz | 4 | 10GSa/s | 500Mpts | 600,000 wfms/s | 16(Probe opt.) | 25MHz, 2CH（opt.） |
| MSO8154A | 1.5GHz | 4 | 10GSa/s | 500Mpts | 600,000 wfms/s | 16(Probe opt.) | 25MHz, 2CH（opt.） |
| MSO8074A | 750MHz | 4 | 10GSa/s | 500Mpts | 600,000 wfms/s | 16(Probe opt.) | 25MHz, 2CH（opt.） |
探头
| 型号 | 描述 | 价格 |
|---|---|---|
| RP6150A | 1.5GHz无源低阻探头 | ¥ 2350(含税价) |
| RP1300H | 300MHz高压探头(2kV) | ¥ 500(含税价) |
| RP3500A | 500MHz无源高阻探头 | ¥ 1360(含税价) |
| RP1018H | 18kV 100MHz高压探头 | ¥ 4000(含税价) |
| 型号 | 描述 | 价格 |
| RP7080S | 800MHz单端有源探头 | ¥ 7130(含税价) |
| RP7150S | 1.5GHz单端有源探头 | ¥ 14267(含税价) |
| RP7150 | 1.5GHz 有源差分探头 | |
| PVA7250 | 2.5GHz有源差分探头 | |
| RP7080 | 800MHz 差分有源探头 | |
| 型号 | 描述 | 价格 |
| RP1002C | 1MHz，70ADC | ¥ 9900(含税价) |
| PCA1150 | 电流探头：10MHz，150A | ¥ 33800(含税价) |
| RP1001C | 300KHz，100A DC | ¥ 4900(含税价) |
| PCA2030 | 电流探头：100MHz，30A | ¥ 36800(含税价) |
| RP1004C | 100MHz,30A | ¥ 28800(含税价) |
| RP1000P | 4CH电流探头电源 | ¥ 8800(含税价) |
| PCA1500 | 2MHz, 500A 电流探头 | ¥ 48368(含税价) |
| RP1005C | 10MHz,150A | ¥ 25800(含税价) |
| RP1006C | 2MHz，500A | ¥ 39800(含税价) |
| PCA1030 | 电流探头：50MHz，30A | ¥ 27800(含税价) |
| RP1003C | 50MHz,30A | ¥ 19800(含税价) |
| 型号 | 描述 | 价格 |
| PHA0150 | 高压差分探头，DC-70MHz，1500V | ¥ 4900(含税价) |
| RP1050D | 高压差分探头，50MHz，3.5KV | ¥ 3900(含税价) |
| RP1100D | 高压差分探头，100MHz，3.5KV | ¥ 4900(含税价) |
| RP1025D | 高压差分探头，25MHz，700V | ¥ 2900(含税价) |
| PHA1150 | 高压差分探头，DC-100MHz，1500V | ¥ 6500(含税价) |
| PHA2150 | 200MHz, 1500V 高压差分探头 | ¥ 12655(含税价) |
| 型号 | 描述 | 价格 |
| RPL2316 | 16通道有源逻辑分析仪探头 | ¥ 4999(含税价) |
❓ 常见问答 6 查看更多 →
问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等
问：模拟示波器和数字示波器的差异？
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等
问：模拟示波器和数字示波器的差异？
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
