用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| MSO5074 | 模拟带宽 70MHz / 模拟通道数 4 / 最高实时采样率 8GSa/s / 最大存储深度 200Mpts(opt.) | — | 登录可见 | 登录可见 | RIGOL官网含税报价 |
| MSO5072 | 模拟带宽 70MHz / 模拟通道数 2 / 最高实时采样率 8GSa/s / 最大存储深度 200Mpts(opt.) | — | 登录可见 | 登录可见 | RIGOL官网含税报价 |
| MSO5354 | 模拟带宽 350MHz / 模拟通道数 4 / 最高实时采样率 8GSa/s / 最大存储深度 200Mpts(opt.) | — | 登录可见 | 登录可见 | RIGOL官网含税报价 |
| MSO5204 | 模拟带宽 200MHz / 模拟通道数 4 / 最高实时采样率 8GSa/s / 最大存储深度 200Mpts(opt.) | — | 登录可见 | 登录可见 | RIGOL官网含税报价 |
| MSO5104 | 模拟带宽 100MHz / 模拟通道数 4 / 最高实时采样率 8GSa/s / 最大存储深度 200Mpts(opt.) | — | 登录可见 | 登录可见 | RIGOL官网含税报价 |
| MSO5102 | 模拟带宽 100MHz / 模拟通道数 2 / 最高实时采样率 8GSa/s / 最大存储深度 200Mpts(opt.) | — | 登录可见 | 登录可见 | RIGOL官网含税报价 |
规格参数
产品概述

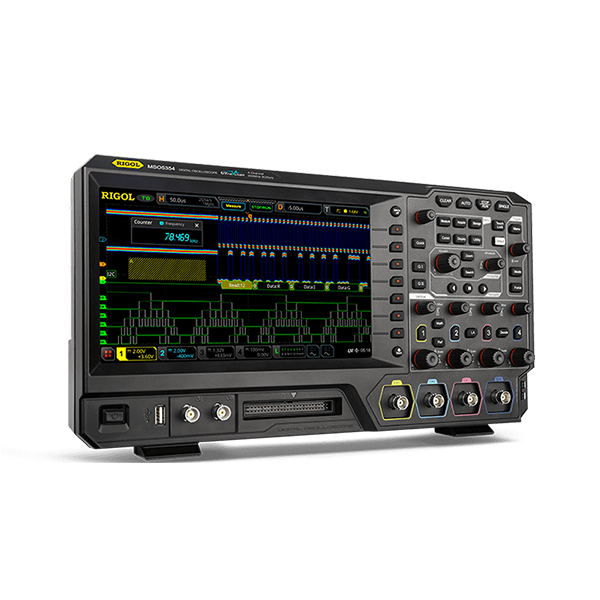

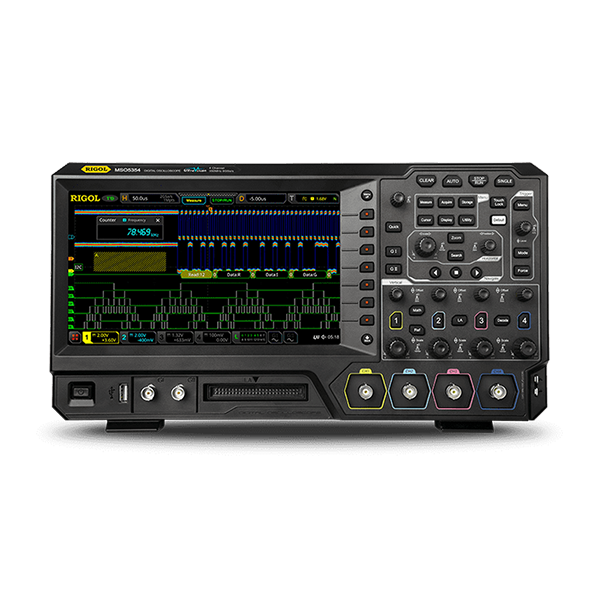

探索MSO5000系列数字示波器

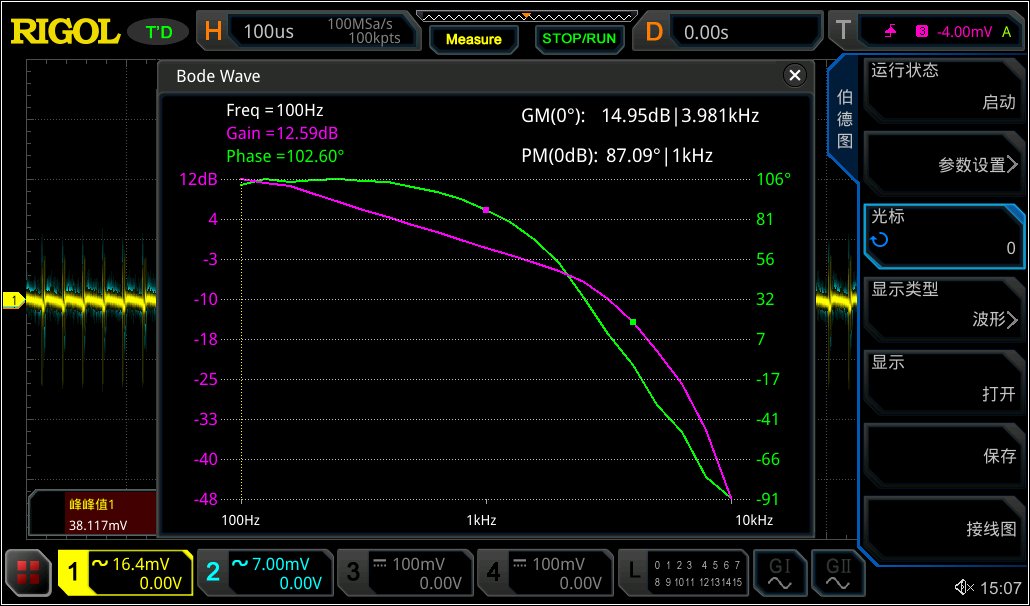

开关电源环路分析功能——伯德图 (需要选配MSO5000-AWG选件)
MSO5000伯德图功能，可以直观地提供测试曲线及数据，帮助工程师通过分析相位裕度和增益裕度等参数，快捷判断系统稳定性。

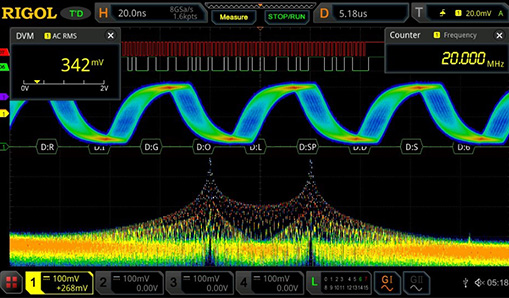

七合一集成示波器
集7种独立仪器于一体，包括一台示波器、一台16通道逻辑分析仪、一台频谱分析仪、一台任意波发生器(选件)、一台数字电压表、一台高精度频率计和累加器以及一台协议分析仪。

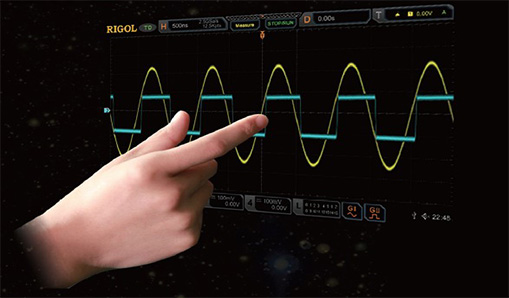

9英寸多点触控电容屏
9英寸多点触控电容屏，支持多种手势操作，给使用者提供最大限度优化地交互体验。

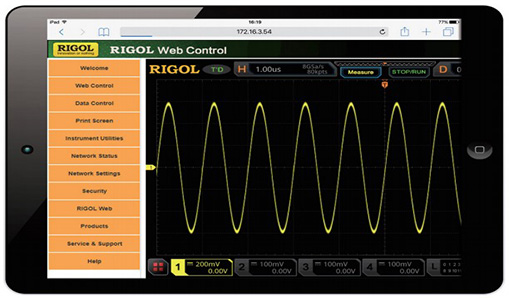

便捷的Web Control远程控制
用户只需在Web浏览器的地址栏内输入示波器的IP地址，就可以打开Web Control控制软件，轻松搞定远程控制。

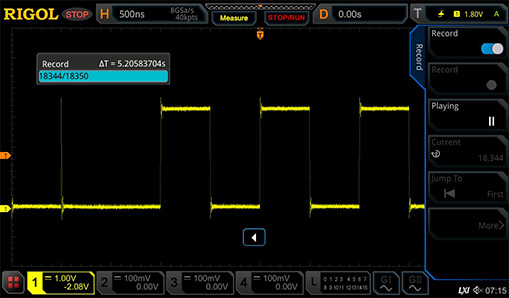

支持多达45万帧硬件波形录制分析
硬件波形录制功能采用了分段存储技术，可以通过设定触发条件实现有选择性地捕获和存储用户关注的信号，并在信号上标记时间，这样既保证了捕获的高效性，又进一步扩展了波形观测的总时间。
波形捕获率高达每秒50万次
高达500,000wfms/s 的波形捕获率，可以快速地发现信号中存在的毛刺和其他偶发事件，从而极大地提高了工程师的调试效率。

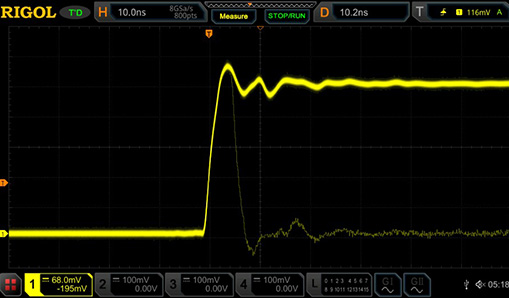

超高的采样带宽比
MSO5000系列提供了350MHz带宽下最高8GSa/s的实时采样率，约23倍的采样带宽比使其在同级别示波器产品中占据领先地位，同时具备200Mpts的超长波形存储深度。

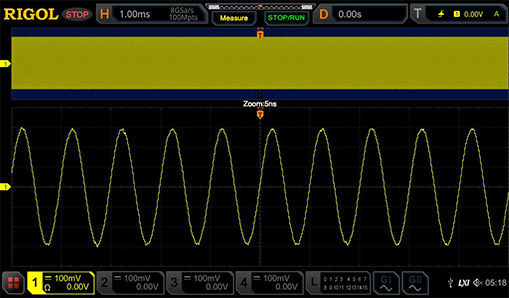

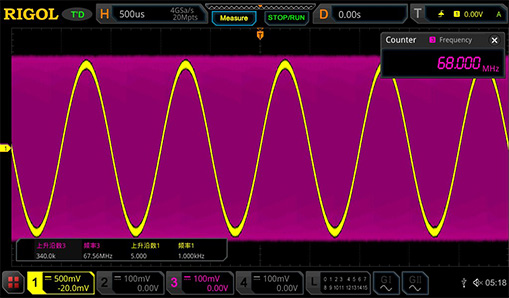

全内存硬件测量
同时观察并准确测量两路频率相差很大的信号，全内存硬件测量可以在具有340k个上升沿的波形中测得准确的频率值。
型号对比
| 型号 | 模拟带宽 | 模拟通道数 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 数字通道 | 内置信号源 |
|---|---|---|---|---|---|---|---|
| MSO5074 | 70MHz | 4 | 8GSa/s | 200Mpts(opt.) | 500,000 wfms/s | 16 | 25MHz, 2CH（opt.） |
| MSO5072 | 70MHz | 2 | 8GSa/s | 200Mpts(opt.) | 500,000 wfms/s | 16 | 25MHz, 2CH（opt.） |
| MSO5354 | 350MHz | 4 | 8GSa/s | 200Mpts(opt.) | 500,000 wfms/s | 16 | 25MHz, 2CH（opt.） |
| MSO5204 | 200MHz | 4 | 8GSa/s | 200Mpts(opt.) | 500,000 wfms/s | 16 | 25MHz, 2CH（opt.） |
| MSO5104 | 100MHz | 4 | 8GSa/s | 200Mpts(opt.) | 500,000 wfms/s | 16 | 25MHz, 2CH（opt.） |
| MSO5102 | 100MHz | 2 | 8GSa/s | 200Mpts(opt.) | 500,000 wfms/s | 16 | 25MHz, 2CH（opt.） |
探头
| 型号 | 描述 | 价格 |
|---|---|---|
| RP6150A | 1.5GHz无源低阻探头 | ¥ 2350(含税价) |
| RP1300H | 300MHz高压探头(2kV) | ¥ 500(含税价) |
| PVP2350 | 350MHz, 10:1/1:1, 无源高阻探头 | ¥ 300(含税价) |
| RP1018H | 18kV 100MHz高压探头 | ¥ 4000(含税价) |
| 型号 | 描述 | 价格 |
| RP1002C | 1MHz，70ADC | ¥ 9900(含税价) |
| RP1001C | 300KHz，100A DC | ¥ 4900(含税价) |
| RP1004C | 100MHz,30A | ¥ 28800(含税价) |
| RP1000P | 4CH电流探头电源 | ¥ 8800(含税价) |
| RP1005C | 10MHz,150A | ¥ 25800(含税价) |
| RP1006C | 2MHz，500A | ¥ 39800(含税价) |
| RP1003C | 50MHz,30A | ¥ 19800(含税价) |
| 型号 | 描述 | 价格 |
| PHA0150 | 高压差分探头，DC-70MHz，1500V | ¥ 4900(含税价) |
| RP1050D | 高压差分探头，50MHz，3.5KV | ¥ 3900(含税价) |
| RP1100D | 高压差分探头，100MHz，3.5KV | ¥ 4900(含税价) |
| RP1025D | 高压差分探头，25MHz，700V | ¥ 2900(含税价) |
| PHA1150 | 高压差分探头，DC-100MHz，1500V | ¥ 6500(含税价) |
| PHA2150 | 200MHz, 1500V 高压差分探头 | ¥ 12655(含税价) |
| 型号 | 描述 | 价格 |
| PLA2216 | 16通道有源逻辑分析仪探头 | ¥ 3999(含税价) |
升级与附件
| 型号 | 描述 | 价格 |
|---|---|---|
| 型号 | 描述 | 价格 |
| 型号 | 描述 | 价格 |
| 型号 | 描述 | 价格 |
| 型号 | 描述 | 价格 |
❓ 常见问答 6 查看更多 →
问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等
问：模拟示波器和数字示波器的差异？
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等
问：模拟示波器和数字示波器的差异？
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
