规格参数
产品亮点
- 70MHz最高输出频率，300MSa/s最高采样率
- 14 bits垂直分辨率，8K点任意波形长度

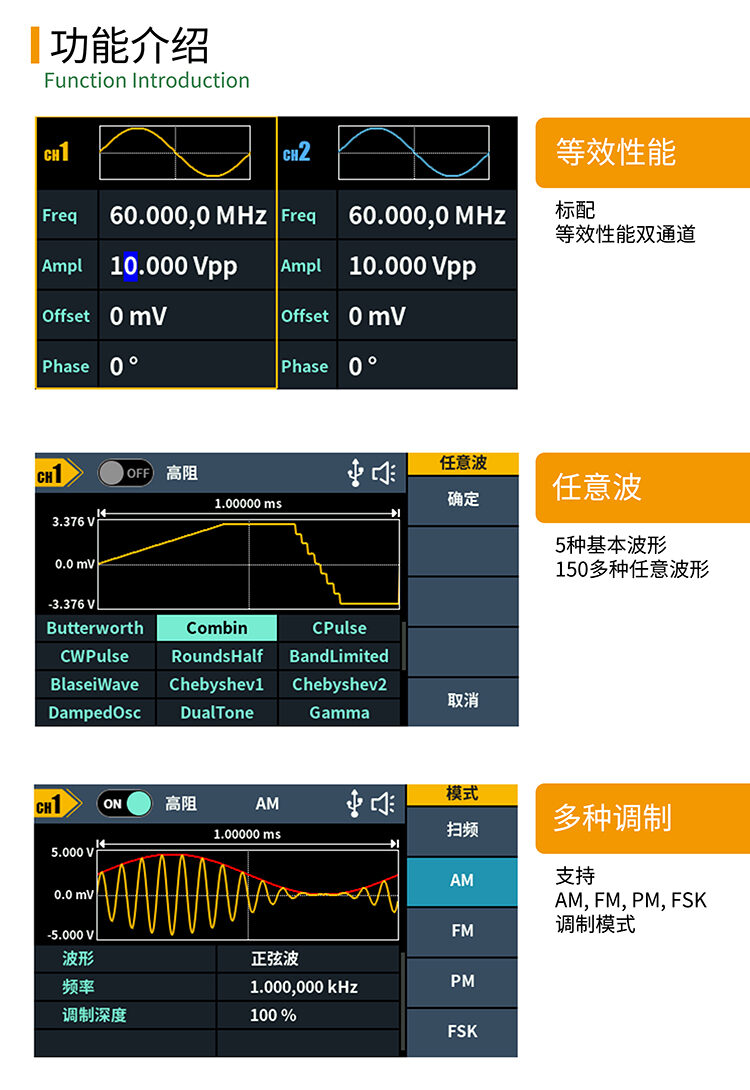

- 丰富的波形输出：5种基本波形，内置sinc、指数上升、指数下降、心电图、高斯、半正矢、DC电压等共计150余种
- 丰富的调制功能：AM、FM、PM、FSK、sweep、Burst

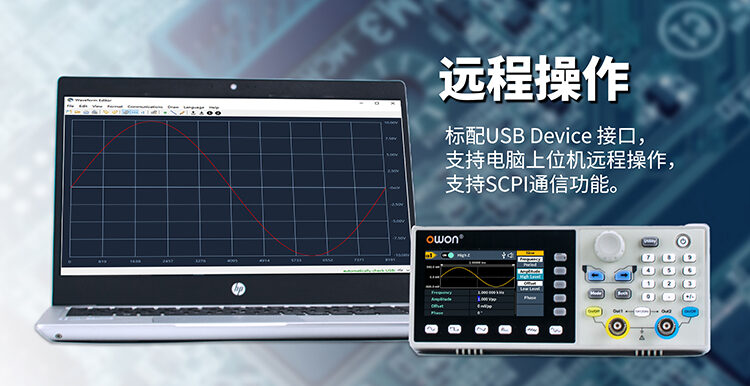

- 支持SCPI通信功能、labview 通信功能

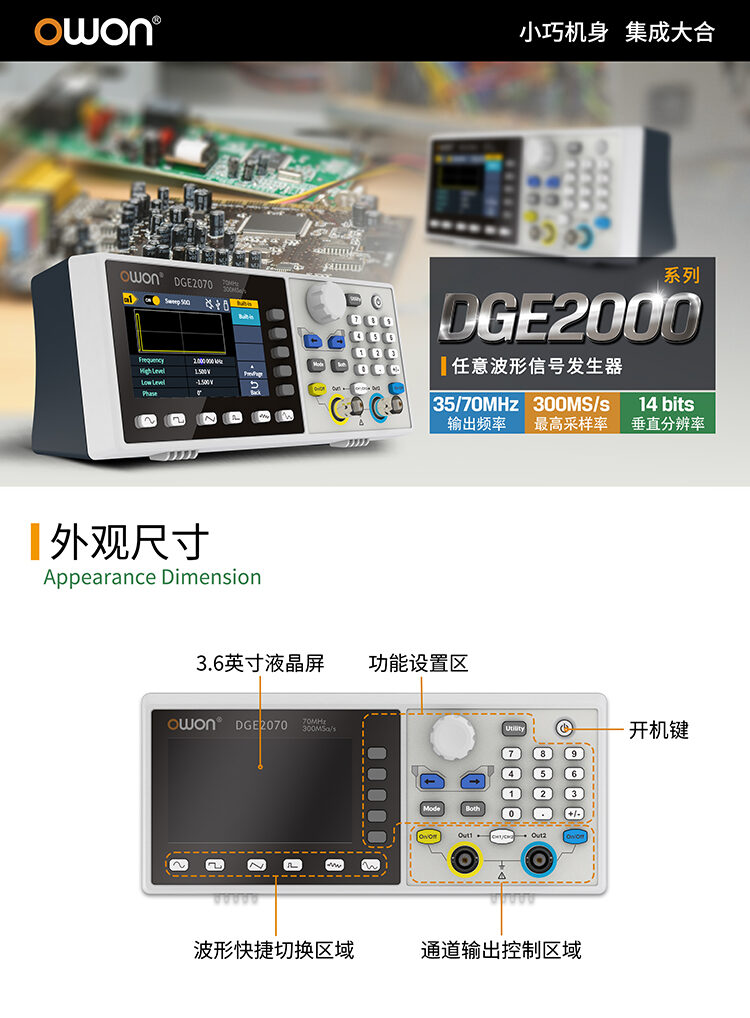

- 3.6英寸液晶屏，参数设置一览无遗
- 超薄机身，使用方便
产品介绍

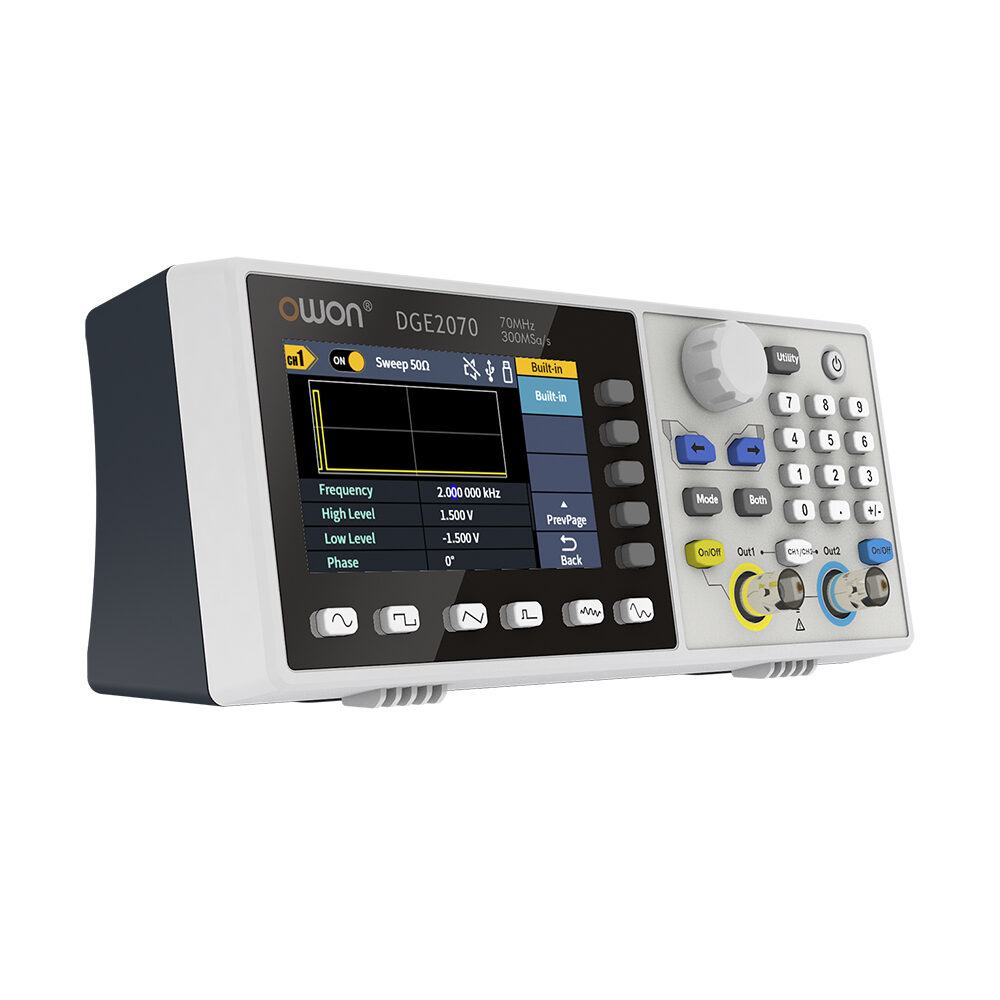

DGE2000系列经济型信号发生器
技术参数
| 型号 | DGE2035 | DGE2070 |
|---|---|---|
| 通道 | 双通道（独立） | |
| 带宽 | 35MHz | 70MHz |
| 实时采样率 | 125MSa/s | 300MSa/s |
| 垂直分辨率 | 14 bits | |
| 波 形 | ||
| 标准波形 | 正弦波、方波、锯齿波、脉冲波、噪声 | |
| 任意波形 | sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、 DC电压共计150余种 |
|
| 频率特性 | ||
| 正弦波 | 1μHz ~ 35MHz | 1μHz ~ 70MHz |
| 方波 | 1μHz ~ 15MHz | 1μHz ~ 20MHz |
| 脉冲波 | 1μHz ~ 15MHz | 1μHz ~ 20MHz |
| 锯齿波 | 1μHz ~ 1MHz | 1μHz ~ 2MHz |
| 噪声 | 20MHz (-3dB，典型值) | |
| 任意波 | 1μHz ~10MHz | |
| 频率分辨率 | 1uHz 或 7位有效数字 | |
| 频率稳定度 | ±30ppm (0±40℃) | |
| 频率老化率 | ±30ppm/年 | |
| 任意波 | ||
| 波形长度 | 2 ~ 8K点 | |
| 采样率 | 125Ma/s | 300Ma/s |
| 幅值特性（未特殊标注，负载默认为50Ω） | ||
| 输出幅度 | 1mVpp ~ 10Vpp（≤ 10MHz）；50Ω 1mVpp ~ 4Vpp （≤70MHz）；50Ω |
|
| 幅度分辨率 | ±(1% of setting + 1 mVpp) （典型值1kHz sine, 0V offset） | |
| 直流偏移范围 （AD+DC） |
±(10 Vpk – Amplitude Vpp/2) 高阻 ±(5 Vpk – Amplitude Vpp/2) 50 Ω |
|
| 直流偏移分辨率 | 1mV or 4digits | |
| 输出阻抗 | 50Ω典型值 | |
| 直流偏移精度 | ±(1 % of |setting| + 1 mV + amplitude Vpp x 0.5%) | |
| 调制特性 | ||
| 调制方式 | AM、FM、PM、FSK、sweep、Burst | |
| 内部调制频率 | 2mHz-100kHz | |

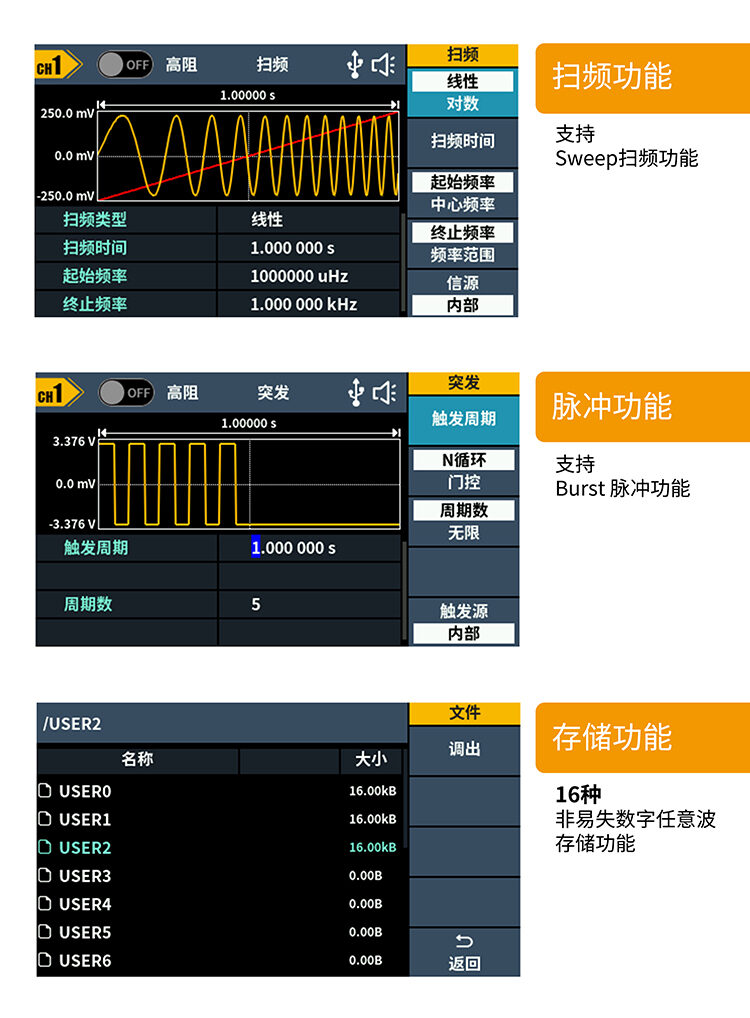

| 扫频特性 | ||
| 触发源 | 内部、手动 | |
| 载波 | 正弦，方波，锯齿波、任意波（DC 除外） | |
| 扫频时间 | 1 ms 至 500 s ± 0.1% | |
| 脉冲串 | ||
| 波形 | 正弦波，方波，锯齿波，脉冲波和任意波（DC除外） | |
| 类型 | N循环 | |
| N循环触发源 | 内部、手动 | |
| 载波频率 | 1μHz ≤ 偏移 ≤ 对应载波最大频率/2 | |
| 输入/输出 | ||
| 显示 | 3.6寸 (480x272) 高分辨率TFT液晶显示 | |
| 标准接口 | USB Device | |
| 机械规格 | ||

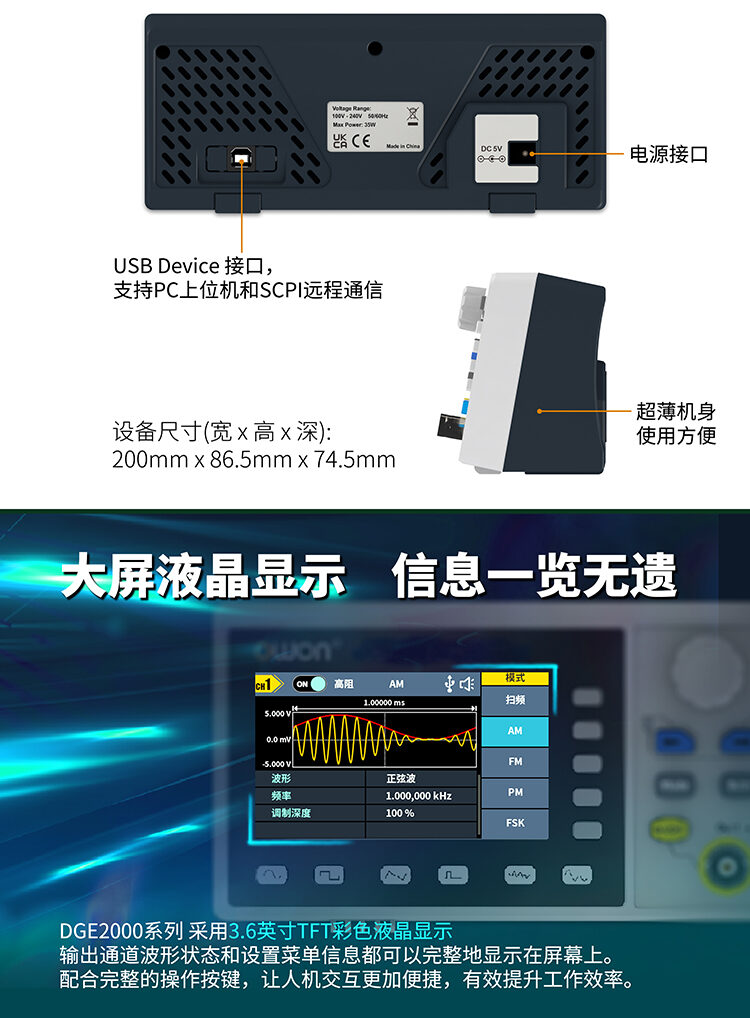

| 尺寸 (宽 x 高 x 深) | 200mm x 68.5mm x 74.5mm | |
| 重量 | 0.5kg | |
标配附件
USB数据线

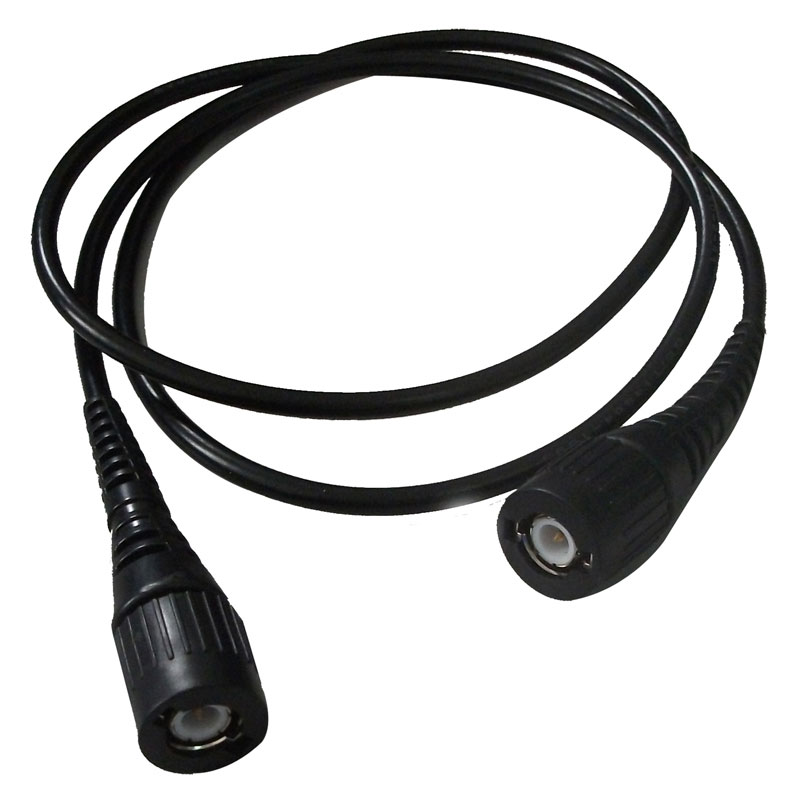

Q9线
适配器
BNC转鳄鱼夹

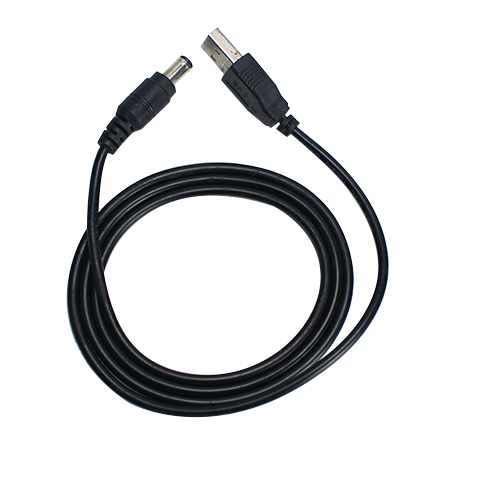

USB转DC接口线
产品说明书
