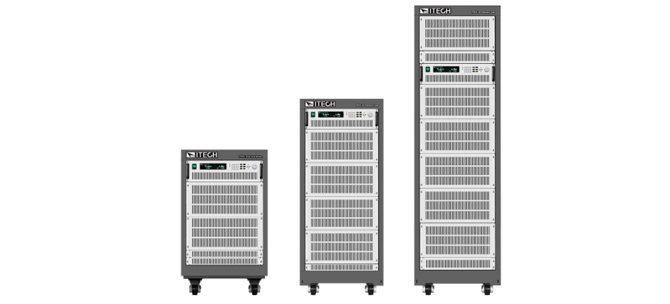

IT8900系列高性能大功率直流电子负载提供 150V/600V/1200V 三种电压范围，支持主从并联，可将功率扩展至 600kW 。 50kHz 高速测量、六种工作模式、以及瞬间过功率加载能力、 CV 环路速度可调节功能、 Measure 量测功能、 25kHz 动态测试等多种量测功能，使 IT8900 能满足各种大功率测试需求。内置 LAN/USB/RS232/GPIB 通讯接口，广泛应用于电源供应器，动力电池、直流充电桩、发电机等多种领域。 已停产，替代产品 IT8900A/E系列高功率密度大功率直流电子负 载 https://www.itech.sh/cn/product/dc-electronic-load/IT8900A.html 产品型录 产品视频 操作视频 应用资料 用户手册
产品特点
- 具备较高的电压和电流分别率，可达1mV 和1mA
- 支持主/从并联，并保持单机所有功能
- 提供多达六种的工作模式：CC/CV/CR/CW/CC+CV/CR-LED
- CV环路速度可调节，匹配多种电源
- 瞬间过功率加载能力
- 较 高回路响应，支持18Bits高速测试，电压/电流测量速度可达50kHz
- Measure功能可测量电压或电流爬升/下降时间
- 整机模块化设计，便于后期维护和服务
- 多种保护功能，具备过电压/过电流/过功率/过热/反极性保护/限电流/限功率保护
- 内置LAN/USB/RS232/GPIB通讯口
- 支持VISA/USBTMC/SCPI通讯协议
- 25 kHz动态模式
- 短路功能
- 电池测试功能
- OCP/OVP测试功能
- 远端量测功能
- I-monitor监控功能
- 外部模拟量控制
- 可达100组的超大记忆容量，具备断电保持记忆功能
- 可通过上位机软件进行软件监控
产品功能与优势

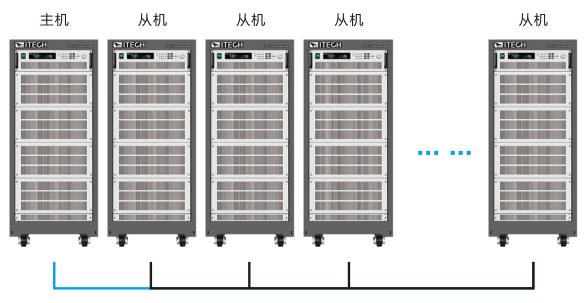

IT8900系列支持相同型号之间的主从并机模式，功率可扩展至600KW。并机后，用户只需在主机面板上操作，从机便会自动接到分配，大大简化了操作。并机后，主从机同步动态，功能不受限制。IT8900系列同时改变了传统并机状态下不能在CV模式下工作的局限性，支持CC、CV模式并联。大功率IT8900主要可应用于直流充电桩测试、动力电池测试、高压UPS不间断电源测试、大功率直流电机测试。

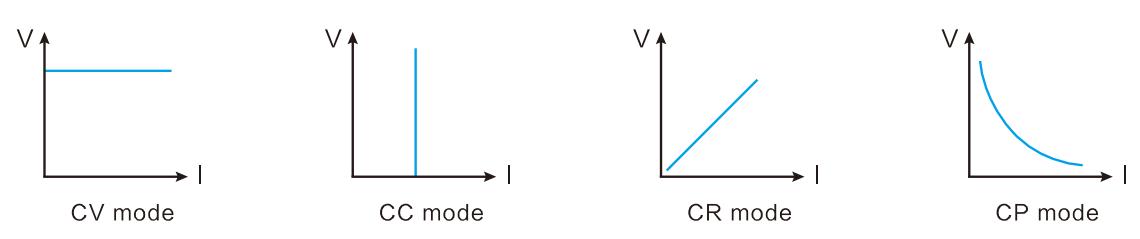

IT8900系列有定电压、定电流、定电阻、定功率模式，可以满足用户的测试需求。

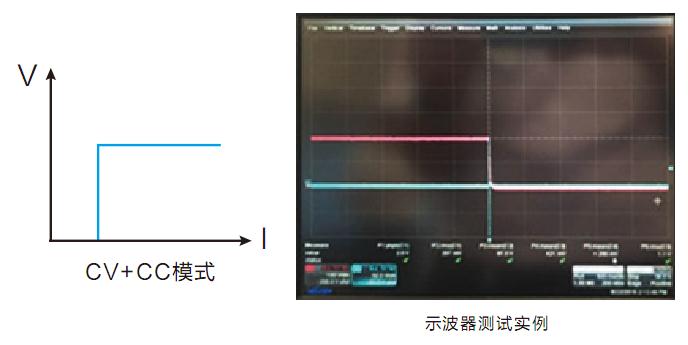

IT8900 系列新增复合式操作CV+CC模式，可帮助工程师有效解决应用中瞬时突波电流的问题，避免待测物触发保护甚至烧坏等情况。
比如充电桩测试中，负载工作在CV模式下，并逐量加载至700V时，过程中因为电流爬升速度较快（为使负载更快的稳定在700V），会瞬间加载很大的电流值，导致充电桩过电流保护，导致充电桩无输出。针对此类应用问题，可以通过CV+CC模式，设定CC(I-Limit）限流值，限定内部电流的调整不超过充电桩的过流保护点，有效防止电流突波的产生，解决充电桩过电流保护问题。

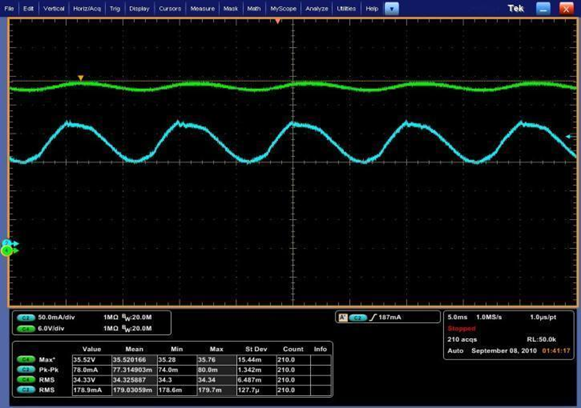

IT8900系列的CR-LED（CC+CR）模式可提供LED power drive 测试，应用于仿真LED的电流，模拟真实的LED测试时的涟波。CR-LED模式提高了CR模式控制回路的速度和稳定性，从而解决了LED驱动测试中电压电流抖动的问题。此外，IT8900系列增加了频宽，帮助用户实现负载动态的PWM调光测试。
相信很多工程师在测试过程中，经常碰到因为负载环路速度过快或过慢，而无法匹配一些慢速或高速特性电源，导致测试数值震荡等情况。IT8900系列的CV环路速度可调节功能可以很好的解决该类问题。当测试出现不匹配情况下，用户可以通过界面菜单，方便快捷的调节内部CV环路速度为High-rate或Low-rate，达到匹配点。该功能一方面能方便快速的解决客户应用中各类匹配性问题，同时也可节约成本和提高测试效率，只需轻松设定，便可使一台负载满足多种复杂特性DUT的测试。

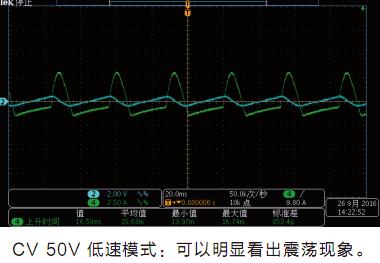

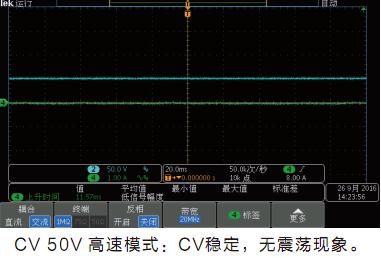

例如下图CV高低速测试，设定：60V/1A。图中蓝色为电压波形，绿色为电流波形。

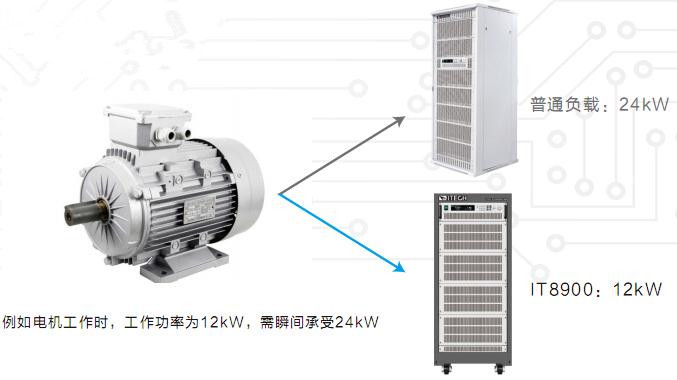

IT8900系列的瞬间过功率加载能力，可使负载短时间内承受超过额定功率的加载能力，而无需用户按照最高点的功率值选型，较大节约成本。该功能非常适合应用在待测物进行瞬间峰值功率的供给能力。如直流马达启动模拟，启动瞬间功率通常是正常工作时的n倍，或者模拟一些电源瞬时过载的特性，以及给动力电池瞬间大功率放电。
IT8900系列提供Measure量测功能，主要用于指定范围段内，电压或电流的爬升或下降时间测量。

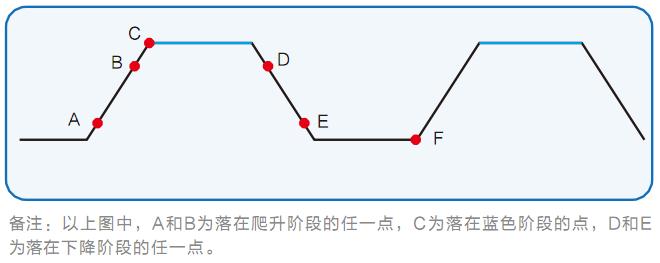

可量测时间段如下：
（1）从A点爬升到B点时间
（2）从D点下降到E点时间
（3）从C点下降到E点时间(正脉宽时间）
（4）从D点爬升到F点时间（负脉宽时间）
应用：
1、电源模块上升和下降时间量测

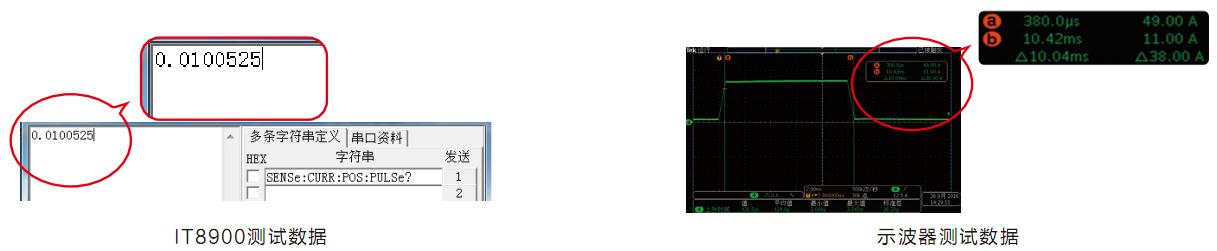

上升时间测试（Rise Time Test）、下降时间测试（Fall Time Test）是电源的必测项目。IT8900可以通过发送指令，读取电流从一个值上升/下降到另外一个值中间所耗费的时间，操作简单。从下图中我们可以看出，IT8900的测试精度高可以媲美示波器。

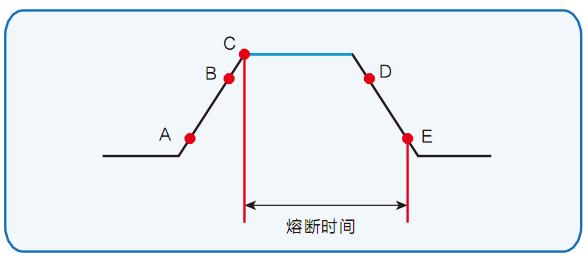

2、保险丝熔断时间测量
使用IT8900系列CC功能和Measure功能相结合，可以测试保险丝熔断时间。时间量测精度可达到10us。
汽车制造商一般会要求测试保险丝在不同倍率下的熔断时间，比如额定500A的保险丝，若做到6倍倍率，则熔断电流最大到3000A。IT8900系列完全可以满足测试需求。
