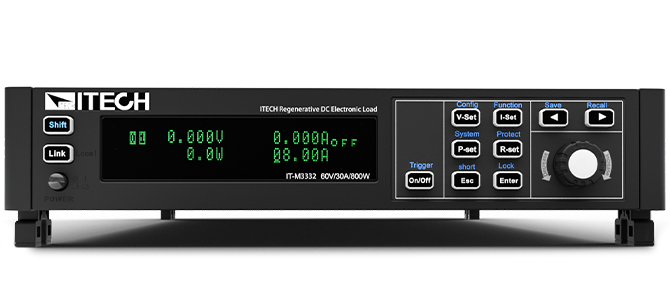

IT-M3300系列回馈式直流电子负载

Name: IT-M3300系列 回馈式直流电子负载
Brand: ITECH 艾德克斯
SKU: IT-M3312 / IT-M3322 / IT-M3332 / IT-M3313 / IT-M3323 / IT-M3333 / IT-M3314 / IT-M3324 / IT-M3334 / IT-M3315 / IT-M3325 / IT-M3335
Availability: InStock

型号：IT-M3312 / IT-M3322 / IT-M3332 / IT-M3313 / IT-M3323 / IT-M3333 / IT-M3314 / IT-M3324 / IT-M3334 / IT-M3315 / IT-M3325 / IT-M3335

分类国货精品 > ITECH > 直流电子负载系列摘要半导体老化等多个测试高效测试量回馈电池放电测试同步或比例跟踪功能高速测量执行过温度电网状态自动检测 M3300标配温度测量还能直接查看外部测量待物测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品概要

IT-M3300 回馈式直流电子负载既能模拟各种负载特性，又能将电能无污染的回馈电网。采用高功率密度设计，½U的体积内可提供高达800W的功率吸收，灵活的模组式架构，支持256个通道的同步控制。同时具备高精度的设置和量测，并且针对测试做了多项安全设计，适合用于各种类型电池放电、多通道电源、半导体老化等多个测试领域。产品型录产品视频操作视频产品介绍应用资料用户手册

产品型号

型号	电压	电流	功率	分辨率	精度	接口	尺寸
IT-M3312	60V	30A	200W	1mV/10mA	<0.03%+0.03%FS/ <0.1% +0.1%FS	选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量	½ U
IT-M3322	60V	30A	400W	1mV/10mA	<0.03%+0.03%FS/ <0.1% +0.1%FS	选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量	½ U
IT-M3332	60V	30A	800W	1mV/10mA	<0.03%+0.03%FS/ <0.1% +0.1%FS	选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量	½ U
IT-M3313	150V	12A	200W	10mV/1mA	<0.03%+0.03%FS/ <0.1% +0.1%FS	选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量	½ U
IT-M3323	150V	12A	400W	10mV/1mA	<0.03%+0.03%FS/ <0.1% +0.1%FS	选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量	½ U
IT-M3333	150V	12A	800W	10mV/1mA	<0.03%+0.03%FS/ <0.1% +0.1%FS	选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量	½ U
IT-M3314	300V	6A	200W	10mV/1mA	<0.03%+0.03%FS/ <0.1% +0.1%FS	选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量	½ U
IT-M3324	300V	6A	400W	10mV/1mA	<0.03%+0.03%FS/ <0.1% +0.1%FS	选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量	½ U
IT-M3334	300V	6A	800W	10mV/1mA	<0.03%+0.03%FS/ <0.1% +0.1%FS	选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量	½ U
IT-M3315	600V	3A	200W	10mV/1mA	<0.03%+0.03%FS/ <0.1% +0.1%FS	选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量	½ U
IT-M3325	600V	3A	400W	10mV/1mA	<0.03%+0.03%FS/ <0.1% +0.1%FS	选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量	½ U
IT-M3335	600V	3A	800W	10mV/1mA	<0.03%+0.03%FS/ <0.1% +0.1%FS	选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量	½ U

*以上规格如有变动，恕不另行通知

产品特点

½ U的Mini体积，高功率密度
采用第三代SiC功率器件，实现高效的能量回馈
电池放电测试功能
电池模拟功能

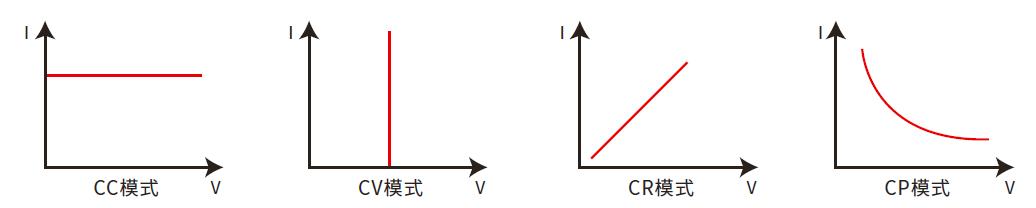

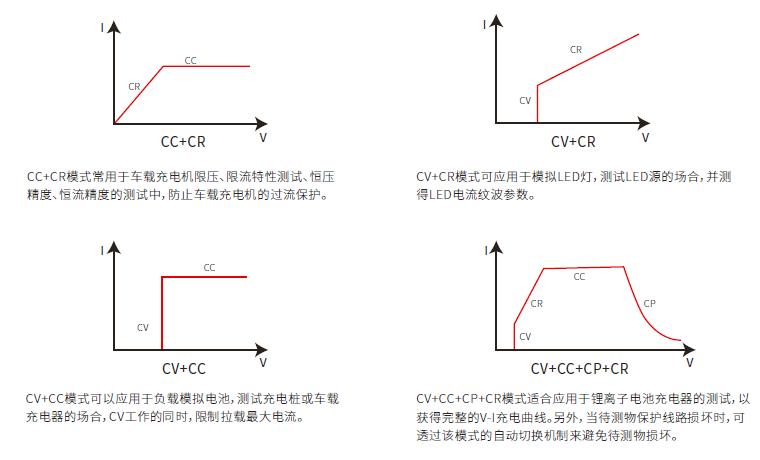

8种操作模式：CC/CV/CP/CR/CV+CC/CC+CR/CV+CR/
CC+CV+CP+CR
支持多达256通道同步运行，实现同步或比例跟踪功能
高速测量，即接16台单机还能保证10次/秒的更新速率
可设置电流上升下降时间
List功能
多种保护功能：过流/欠流/过压/过热/过功率/欠压保
护、电网故障保护和故障存储、断电保护功能、Sense感
测异常保护功能
标配温度量测功能，可测量待测物温度，并执行过温度
电网状态自动检测，实现可靠并网功能
预充电功能，防止直流加载电流过冲
通过选配件实现防反接保护功能
五种选配卡，提供RS232、CAN、LAN、GPIB、USB_TMC、
USB_VCP、RS485、外部模拟量和IO等多种控制方式

产品功能与优势

½ U Mini体积

IT-M3300 拥有½U 的Mini 体积，可提供800W 功率输入，不但具备高功率密度，同时也拥有高分辨率、高精度和高稳定性等特性。输入电压可达600V，输入电流可达30A。全系列共有12 个型号，宽范围输入设计，一台机器可涵盖广范围的应用需求。
模块架构，任意组合

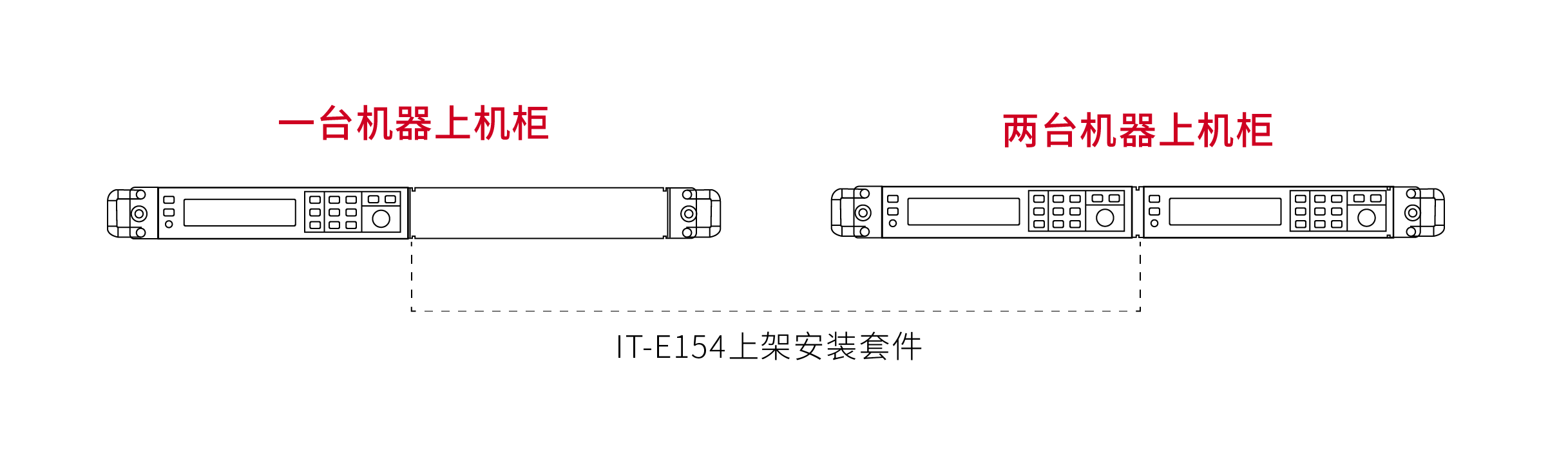

IT-M3300的模块式插接架构可将仪器像积木一样轻松堆叠，无需额外选购任何配件。同时，用户可选用IT-E154上架安装套件，轻松地将一台或者多台仪器安装于标准的19英寸机柜中。

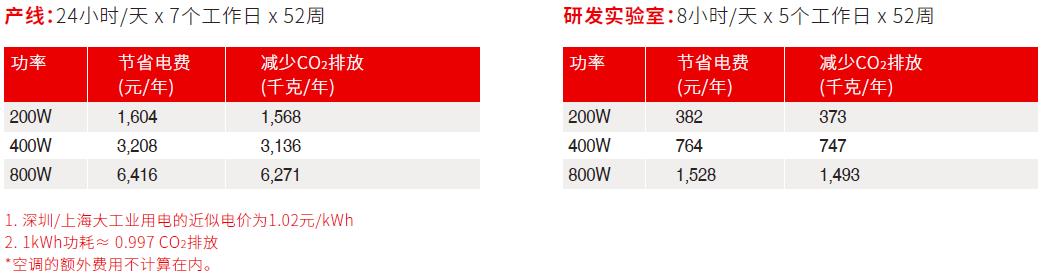

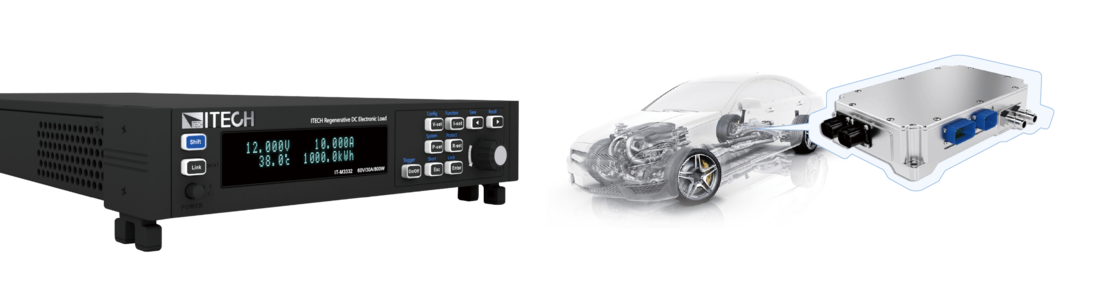

能量回收效率高

IT-M3300具备能量回收功能，可以回收电能，转换效率最高可达90%，大大降低了用户的用电成本，同时也避免使用空调或昂贵的制冷系统，减少噪音。

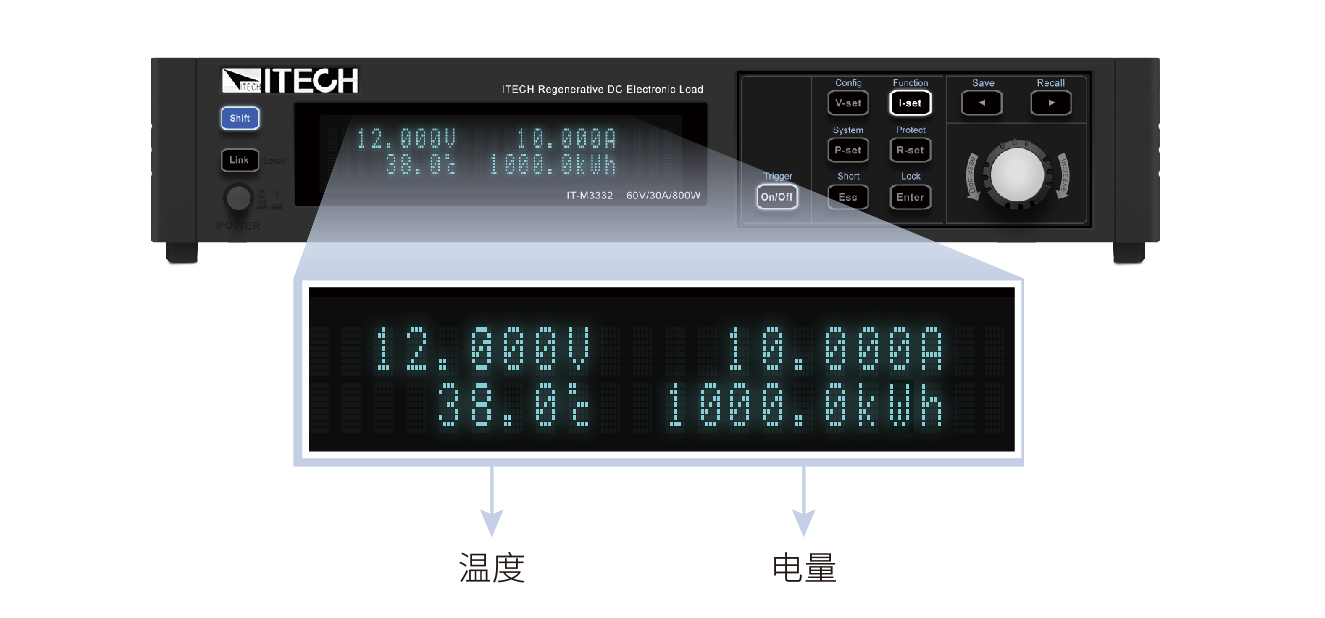

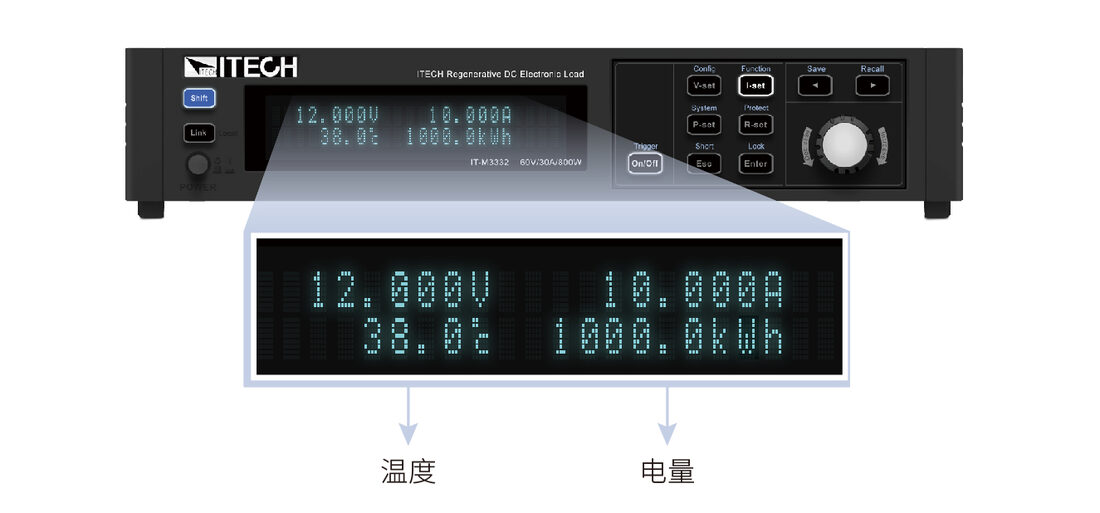

电量累积，节能效果一目了然
IT-M3300利用电力电子变换技术在完成测试功率实验的前提下，将被测电源的输出能量循环再生利用。通过内部高速电压、电流的采样，用户可以在仪器面板中直接查看当前回馈总电量。
IT-M3300标配温度测量功能，通过选配温度传感器，还能直接查看外部测量温度。

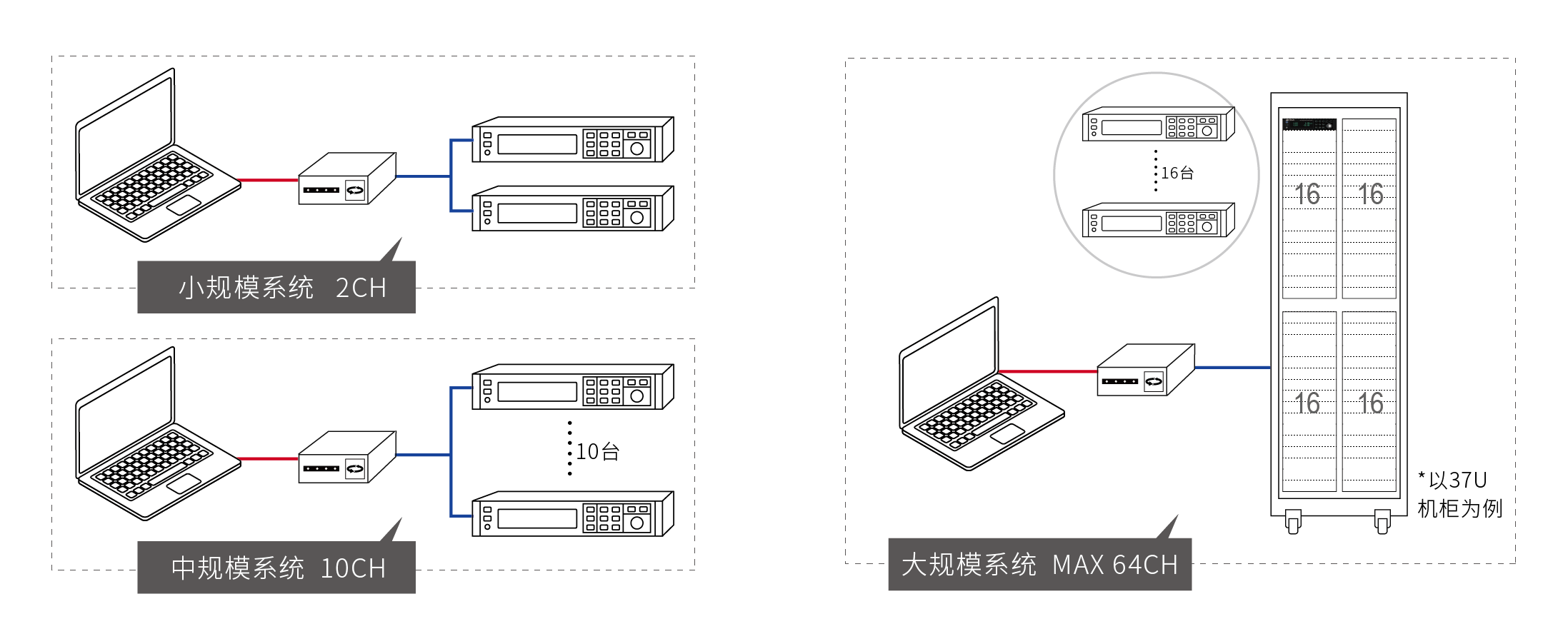

多通道独立控制，最多可达256通道
IT-M3300具备灵活的多通道的设计架构，用户可将多台IT-M3600组成多通道源载系统，每台仪器界面都会显示通道号。将其中一台电源的通讯接口与PC端连接，就可在上位机软件中独立控制系统中的每台电源，每个通道可完全独立操作。
IT-M3300最多可达16*16通道，1个37U机柜内就可配置64通道，透过并联功能可支持多种不同功率的待物测试，不但用户的使用更为弹性，设备的使用率也大幅提高。
