主要功能
01功能全面
集成耐压、绝缘电阻、匝间耐压、直流电阻、电感、旋向等性能测试。
02超限报警
关键指标具有上下限设定功能，自动判断，防止漏检；对产品测试失败进行智能分析，声光报警。
03型号存储
本地可存储多达500组不同型号电机的测试参数/标准波形，方便生产快速切换，提高换型效率。
04语音播报功能
在测试结束后，设备自动语音播报测试结果（如“合格”或“不合格”），清晰告知操作员。
05用户权限设定
支持多级用户权限管理，管理员和普通用户根据不同权限可进行的操作不同。
06良好的人机交互
12.1寸全彩LCD触摸屏，清晰展示测试参数、结果、波形、统计信息、操作指引等，提升用户体验和操作便利性。
突出优势
集成高效

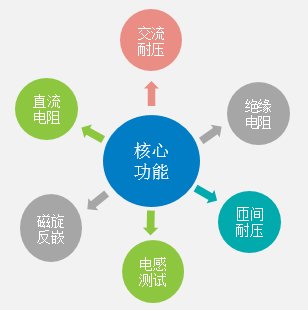

将耐压、绝缘电阻、匝间耐压、直流电阻、电感、旋向六项关键测试功能集于一体，一次操作完成多项检测
测试速度快
采用先进的双工位测试技术设计。能够快速测量被测体的各项参数，以满足生产线对快速测试的要求，领先于同行业的测试速度
灵活的启动方式
支持按键启动、遥控启动、滑罩启动三种模式，适应不同工作场景
数据统计
自动统计测试总数及合格数，对不良品故障进行分类统计
跨设备同步
支持通过U盘在不同设备之间快速拷贝不同型号电机的测试参数和条件，简化多型号生产切换和设备部署
抗干扰能力强
采用正弦脉宽调制（SPWM）技术产生50Hz或60Hz标准正弦波，经大功率MOS管驱动输出，实现了高电压和大电流的无触点调节，同时具有硬件和软件保护，大大提高了仪器的可靠性
技术指标
一、设备描述

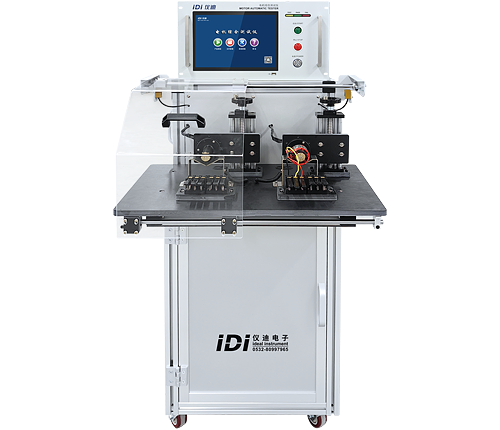

WS530XA/B系列直流无刷电机定子综合测试仪集电气强度（交流耐压）、绝缘电阻、匝间冲击耐压、直流电阻测试、旋向测试、电感测试等六项测试功能于一体的仪器，大尺寸LED显示，触屏操作，高精度，高效率，是各电机生产厂家和质检部门重要的检测设备。
二、检测项目基础知识
绝缘电阻测试：绝缘电阻是反应绝缘材料性能的一项重要电气参数，此项目可以了解被测物绝缘结构的绝缘性能、绝缘受潮或受污染情况，主要测量线圈对铁芯或线圈间的绝缘电阻值。
交/直流耐压测试：又称电气强度测试，可根据被测产品工作的电源环境来确认执行交流耐压或是直流耐压测试，通过在被测产品的线圈间、线圈和铁芯之间施加数倍于其额定电压的持续高压，来验证被测产品的带电部件有无击穿现象；在测试期间，被测产品的绝缘部分承受非正常的应力，可以快速查出发现有无短路、击穿或闪烙。
直流电阻测试：通过测量绕组线圈的直流电阻值可发现线圈短路、断线、圈数差等情况；
匝间测试：通过测量线圈的高压震荡波形计算被测线圈的参数和标准线圈的差异程度，判定线圈质量好坏。
匝间面积：通过计算标准件与被测件波形包围零点中线的面积，比较其差异，用百分比表示。
匝间差积：通过计算标准件与被测试件波形所包围面积与标准波形面积的比值，来判断波形重合程度。
反嵌测试：用来测量电机绕组的绕制方向。
磁旋测试：通过测量电机定子主副相的相位关系，推断电机的旋转方向。
三、功能特点
•直流电阻、绝缘、交流耐压、匝间、电感、旋向六项联合测试。
•测试精度高。
•测试速度快，本系列测试仪采用先进的双工位测试技术设计。能够快速测量被测体的各项参数，以满足生产线对快速测试的要求，领先于同行业的测试速度。
•运行可靠。本系列测试仪整机线路采用了多种抗干扰措施，抗干扰能力强。采用正弦脉宽调制（SPWM）技术产生50Hz或60Hz标准正弦波，经大功率MOS管驱动输出，实现了高电压和大电流的无触点调节，同时具有硬件和软件保护，大大提高了仪器的可靠性。
•使用安全。自动过压、过流保护，使用更加安全。
•直流无刷电机定子综合测试仪具有开机自检功能，方便操作人员判断测试仪当前状态。
•关键指标具有上下限设定功能，自动判断，防止漏检；对产品测试失败进行智能分析，声光报警，语音提示。
•一个文件具有500个测试组，六项联合测试，测试组间可进行快速的复制；可添加多个文件。
•具有按键、遥控、滑罩三种启动方式，满足不同工作要求。
•接口功能丰富，满足自动化测试需求。
•具备线路补偿功能。
•12.1寸液晶显示屏，智能分析，声光报警。
•采用触摸屏控制，具有良好的人机界面。

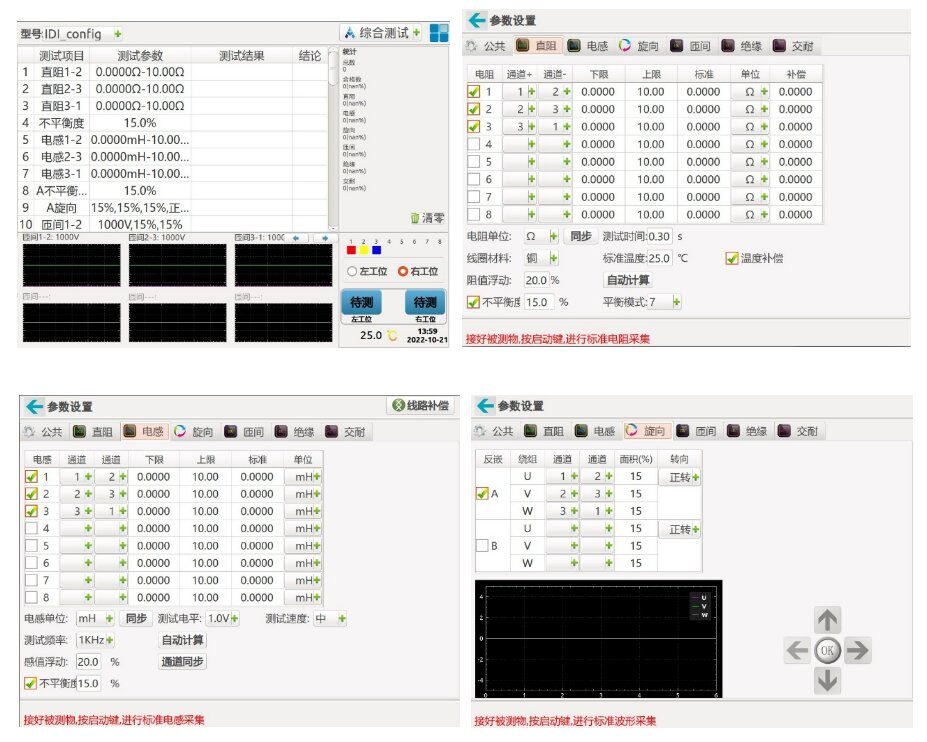

四、主要参考界面
五、技术参数
| 设备选型 | |
|---|---|
| WS530XA-S6H | 单工位, 台式机，不含测试工装，可集成 4~6 项功能 |
| WS530XA-D6H | 串行双工位, 台式机，不含测试工装，可集成 4~6 项功能 |
| WS530XB-S6H | 单工位, 柜式机，含测试工装，可集成 4~6 项功能 |
| WS530XB-D6H | 串行双工位, 柜式机，含测试工装，可集成 4~6 项功能 |
| 配置 | |
| 尺寸 | 台式：483W*511D*286H(mm)； 柜式：650W*770D*1340H(mm) |
| 配置 | 12.1 寸触摸屏，PLC&报警灯&USB&条码枪接口&电脑通讯接口 |
| 工作条件 | 工作电源：AC220V±10%, 50/60Hz±5% |
| 环境温度：0－40℃ | |
| 环境湿度：20－80%RH | |
| 技术参数 | |
|---|---|
| 直流电阻 | 5mΩ–500KΩ |
| 绝缘电阻 | 1000V DC/3000MΩ |
| 交流耐压 | 3000V AC/25mA （可选配 5000V、100mA） |
| 匝间耐压 | 3000V/面积比较、差积比较、电晕比较（可选配 5000V） |
| 电感测试 | 100Hz、120Hz：10uH-9999mH 1kHz、10kHz：1uH-999.9mH |
| 直流耐压（选配） | 3000V DC/10mA |
| 旋向 | 顺时针/逆时针；线包反嵌>5% |
