用途场景
规格型号价格
规格参数
主要功能
01交直流通用
既可以测量交流信号，也可以测量直流信号。
02待机功耗测量
电流最小分辨率达0.1mA，功率最小分辨率0.001W，实现待机功耗的测量。
03超限报警功能
电压、电流、功率等超限声光报警功能，便于现场快速识别不合格产品或异常工况，提高测试效率和安全性。
04灵活的通道配置
多通道直流、单相、三相三线、三相四线等。一台仪器即可适应各种被测设备（DUT）的接线方式，通用性强。
05量程扩展功能
支持电压、电流变比设置，可以轻松扩展测量量程。
突出优势
测量精度高
基本测量精度0.2%，双通道（电压、电流）同步转换，过采样，RMS计算技术于一体，提高了测量结果的准确性
宽测量范围
从直流到1kHz宽频测量，负载适应性更强，满足不同带宽测试需求
测量速度快
最快0.1秒刷新速率，可以更快捕捉信号
强大的工业适配性
标配RS232通讯接口，可选配RS485通讯接口，支持Modbus通信协议，轻松实现测试自动化
多组测试组
可设置5组电压、电流、功率上下限及阈值，根据测试需求快速选组
便携设计
小巧轻便，外观精美，提升用户体验，便于携带和在实验室测试台/产线上部署
技术指标
一、设备描述

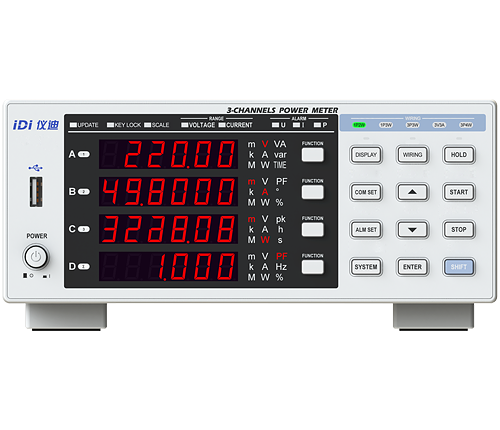

仪迪电子推出的IDI330XLE系列三相功率测量仪以STM32F407VET6芯片为核心，集双通道（电压、电流）同步转换，过采样，RMS计算技术于一体，广泛应用于各种单相、三相用电器的电压、电流、功率、功率因数、频率、电能量、时间等参数测量，一机多用，具有测试精度高、速度快，功能强大，接口丰富，抗干扰能力强，做工精良、性能可靠等特点。
二、功能特点
•基本测量精度0.2%；
•输入信号带宽≤1KHz；
•支持国标单相、三相产品以及美标产品的电参数测量；
•交直流两用，既可以测量交流信号，也可以测量直流信号；
•电流分辨率达0.1mA，功率分辨率达0.001W，可实现待机功耗的测量；
•支持Wh积分，满足不同客户测试需求；
•电压、电流变比设置功能，可以轻松扩展测量量程；
•电压、电流、功率超限声光报警功能，满足现场快速识别异常产品需求；
•RS-232（标配）或RS-485（选配）串行通信口，USB接口（选配）、轻松实现测试的自动化及数据传输；
•小巧轻便，外观精美，运行可靠稳定。
三、应用场景
四、技术参数
| 型号 | IDI3302L | IDI3303L |
|---|---|---|
| 输入电压/频率 | AC 100-240V，50/60Hz | |
| 环境温度/湿度 | 20±10℃/〈75% | |
| 整机空载 | ≤15W | |
| 测量功能 | 电压 U、电压频率 f、电流 I、有功功率 P、无功功率 Q、视在功率 S、功率因数 λ、频率、电能量 Wh、电能计时 Time | |
| 基本测量精度 | 0.2 级 | |
| 量程 | 600V20A | 600V40A |
| 频率测量范围 | 15Hz～1kHz | |
| 外观尺寸（mm） | 281D*213W*99H | |
| 配置 | LED 显示，5 个测试组，通讯接口（RS232 标配，RS485 选配） | |
质量保证
- 保证仪迪产品在从购买之日起3个月内，在正常使用下，万一发生故障时，按保修规定免费调换服务。
- 保证仪迪产品在从购买之日起12个月内，在正常使用下，万一发生故障时，按保修规定进行免费维修服务。
- 凡因非产品质量问题引起的故障，不在保修范围之内：
- A
产品由于使用方法不当发生故障
- B
产品由于使用环境不当、保管不良造成的损坏
- C
产品被非授权人士（包括用户）私自拆修、改装、及附加零配件
- D
产品编号、配件编号、保修标记被涂改、撕毁、破坏以至不完整
- E
配件及易消耗品的补充
- F
因不可抗力造成的故障和破坏
