规格参数

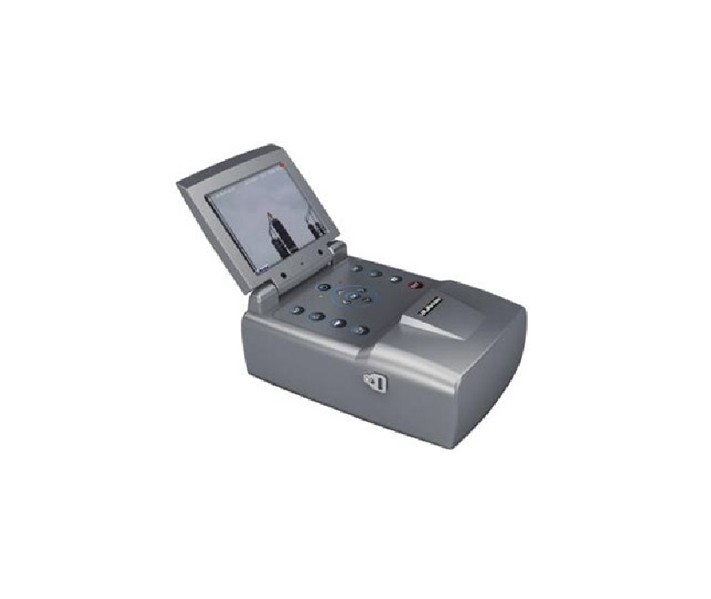

产品概述
进行高压设备放电检测常用的仪器有超声波检测仪和红外热像仪等。用红外热像仪可检测放电积累或漏电流引起的温升，但这是一种间接检测放电的方法。紫外成像检测技术因其直观高效的检测方式，越来越受到广大电力用户的重视。它嗓声干扰小、电晕精确定位、触摸屏操作、图像存储记录等对现场的使用提供了极大的方便、同时体积小、复量轻，在日常的操作过程中减轻了劳动的强度，提高工作效率。
功能特点
1.完全日盲型，国内独家技术
2.高紫外灵敏度达到3×10 -18 watt/cm²
3.5.7寸可折叠彩色LCD屏，阳光下可读
4.光学×25倍，电子×12倍放大，精确定位缺陷位置
5.全自动聚焦功能，智能化操作
6.整机重量仅2.5kg，体积小
7.专业化报表分析软体，更利于现场情况分析
8.光学防抖功能
技术参数
项目 | CTD90 |
紫外通道属性 | |
类型 | 单色视频(可设置图像颜色) |
最小紫外光灵敏度 | 3×10 -18 watt/cm² |
最小放电灵敏度 | 1.5pC于8m距离处 |
波长 | 240 ～ 280nm |
视域 | 5.5°×4.0° |
聚焦 | 紫外光/可见光通道均可自动和手动聚焦 |
聚焦范围 | 2m～∞ |
探测器寿命范围 | 无衰减 |
帧频 | 50Hz |
可见光通道属性 | |
类型 | 彩色视频 |
最小可见光灵敏度 | 0.1lux |
变焦 | 24×光学变焦 + 12×数字变焦 |
图像显示 | |
显示屏 | 5.7英寸 VGA LCD，带背光，带触摸 |
监视器 | PAL/NTSC |
图像模式 | 组合 （紫外图像/可见光图像）；只显示紫外光图像；只显示可见光图像 |
数据处理 | |
紫外光/可见光图像叠加处理 | 紫外光/可见光图像全屏重叠精度小于1毫弧度 |
紫外图像增强 | 数字滤波降噪，消除太阳光辐射影响 |
紫外图像积分 | 可设置积分时长，利于微弱紫外信号检测 |
视频压缩/解压 | H.264标准 |
参考标准
DL/T 1779-2017
