产品概述
适用于系统集成，可扩展模块的数据采集仪
非常适合测量系统的数据采集仪
在高效能源利用和电动出行（E-Mobility）技术不断进步的背景下，测量系统也需要做很多工作。
HIOKI 数据采集仪提供的解决方案可确保高压系统的安全、支持大量测量通道、将数据与上位系统连接起来等，从而将测量系统面临的挑战转化为优势。

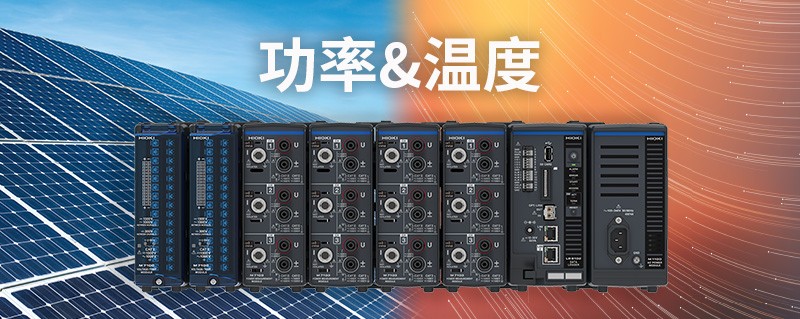

模块型数据采集仪系统:多功能性和高精度的融合
这款全新数据采集仪系统可对应多通道和高压化，同时保持功率分析仪级别的高精度。它非常适合系统集成，也是评估节能产品的理想之选。
该系统集成了高精度的功率和温度测量，提供有关温度、功耗和功率转换效率的全面数据。
主要特点：
・高精度:在高电压、高电流、高功率测量方面，精度可媲美功率分析仪
・可扩展性和多功能性:电压和温度可达3000通道，功率测量可达120通道
・速度快:数据更新间隔仅5 ms
・高精度电流传感器:可测量高达2000A的电流

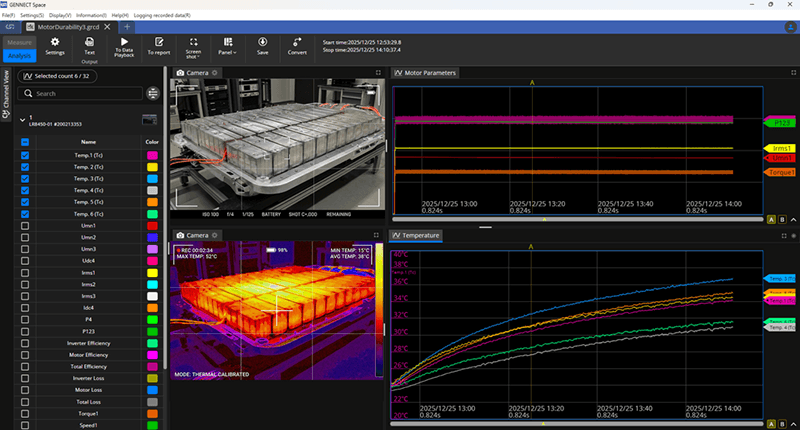

在GENNECT Space中，更加方便地利用测量数据
将对应的HIOK测量仪器的测量数据汇总到电脑上，实现确认、分析和报告的顺畅处理。
多通道的记录数据也能清晰可视化，便于比较、报告撰写和进一步的分析。
了解更多关于GENNECT Space的信息

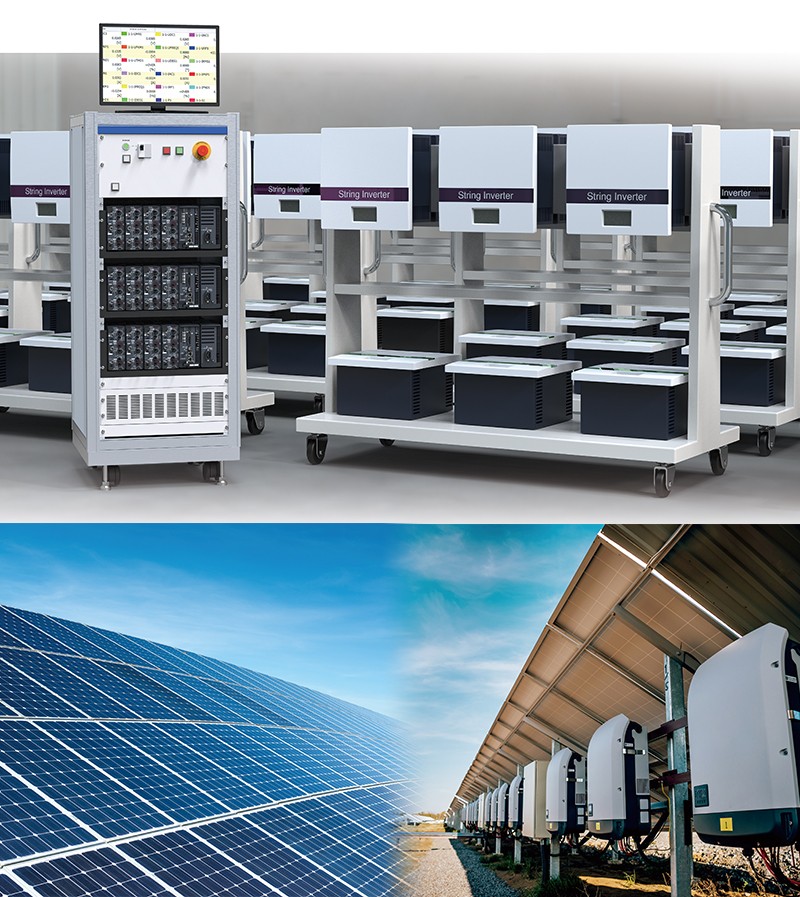

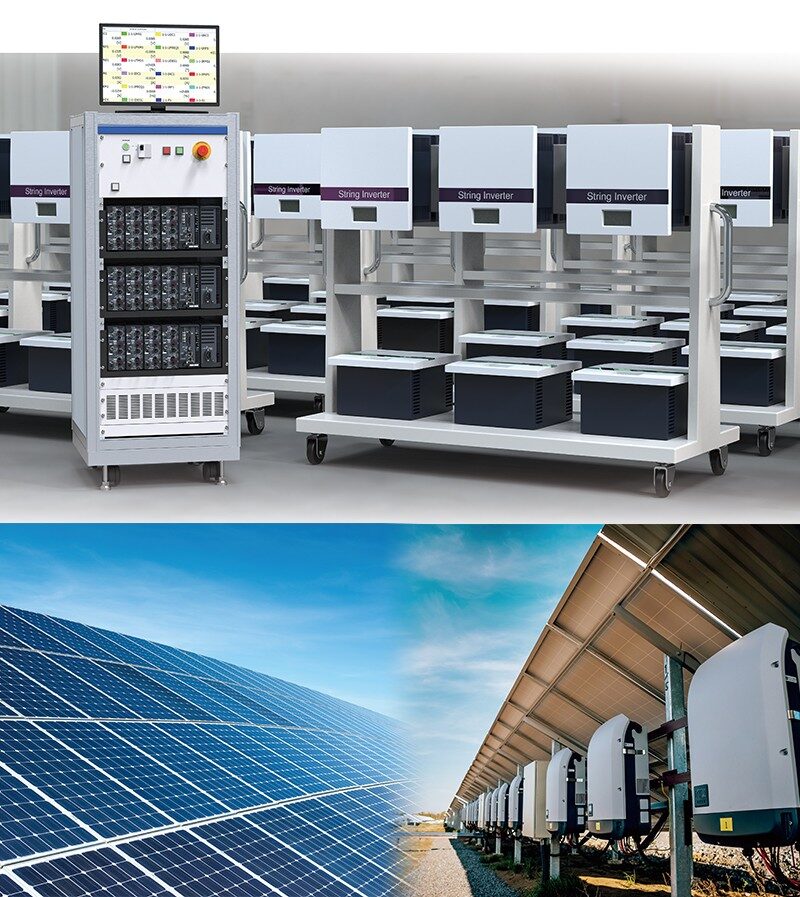

高精度、紧凑型光伏逆变器检测系统【用于光伏逆变器生产线】
在光伏逆变器中，组串式逆变器越来越多地用于更高的电压和更多的输入/输出系统，以提高能源运行效率。生产线必须能够支持高电压，具备可扩展性从而应对测量点
数量的增加，并且为检查设备节省空间。M7103就是为满足这些要求而开发的。
适用于光伏逆变器生产线的模块式功率测量仪器
模块
功率测量模块 M7103
对地最大额定电压
DC 1000 V, AC 1000 V (CAT III)
DC 1500 V, AC 1000 V (CAT II)
测量量程
电压: 6 V ～ 1500 V (8档量程)
电流: 40 mA ～ 2000 A (6档量程、取决于传感器)
通道数
3ch/台
采样速度
最快 5 ms
更多详情
点击此处查看M7103详情
使用 M7103 时，需要 M1100 交流电源模块（需单独购买）。

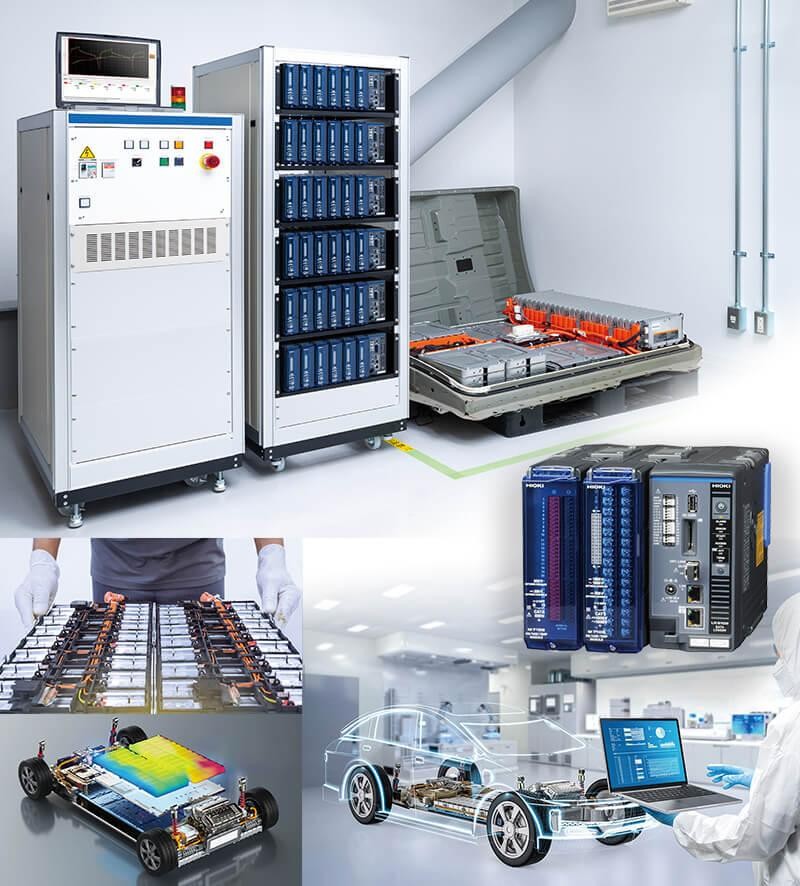

安全测量高压电池包各个电芯的电压和总电压【电池充放电测试】
电池包由许多串联的电芯组成。电芯特性的偏差会导致整个电池包性能下降，因此了解每个电芯的电压及温度的变化非常重要。
另外，在充放电测试中，可以同步测量总电压·总电流与各电池的电压·温度，得以全面地评价电池包的整体特性。
另一方面，电动汽车电池的电压越来越高。 在实际使用中，电池电压从400V发展到800V，因此，为了在此类高压电池包的充放电测试中安全测量电芯的电压及温度，测量仪器的对地电压和模块之间的电压变得尤为重要。
适用于电池包的叠层电芯电压测量、电芯产线的充放电测试的模块
模块
电压/温度模块M7100
电压/温度模块M7102
电池包
适用于600 V～1500 V
适用于600 V以下
对地最大额定电压
DC 1500 V, AC 1000 V (CAT II)
DC 600 V, AC 600 V (CAT II)
模块之间最大额定电压
DC 1500 V, AC 1000 V
DC 600 V, AC 600 V
最大通道数
15通道/个
30通道/个
采样速度
最快5 ms
最快10 ms
更多详情
点击此处查看M7100详情
点击此处查看M7102详情
功率测量模块用于测量系统的总电压和总电流：
点击此处查看 M7103详情
适用于电池充放电测试的解决方案
详细说明了配置示例、产品优势、选型指南等。
点击此处查看产品详情
点击查看相关解决方案
·
可以连接HILS系统，并具有高速实时数据输出功能的数据采集仪
·
高压电池的充放电测试：数据采集仪是记录电池电压和温度数据的理想选择

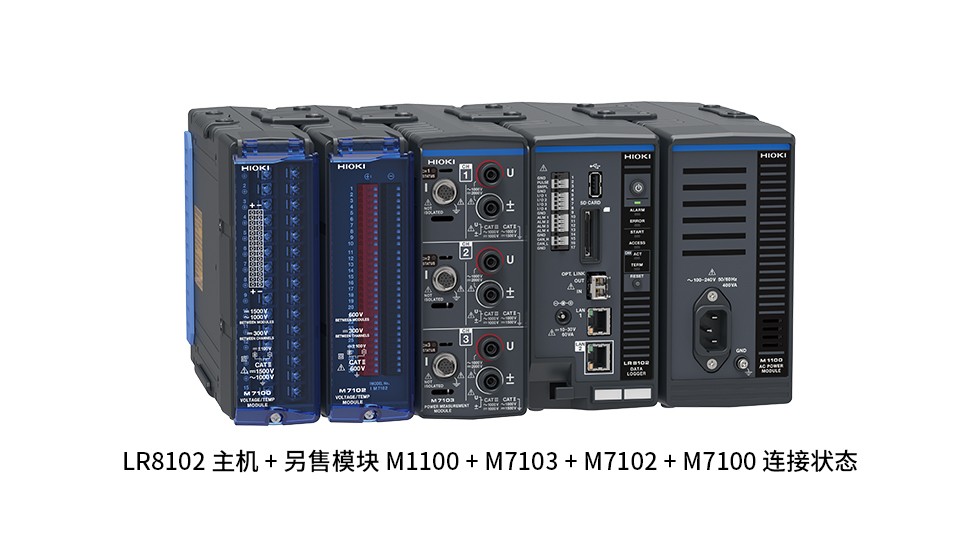

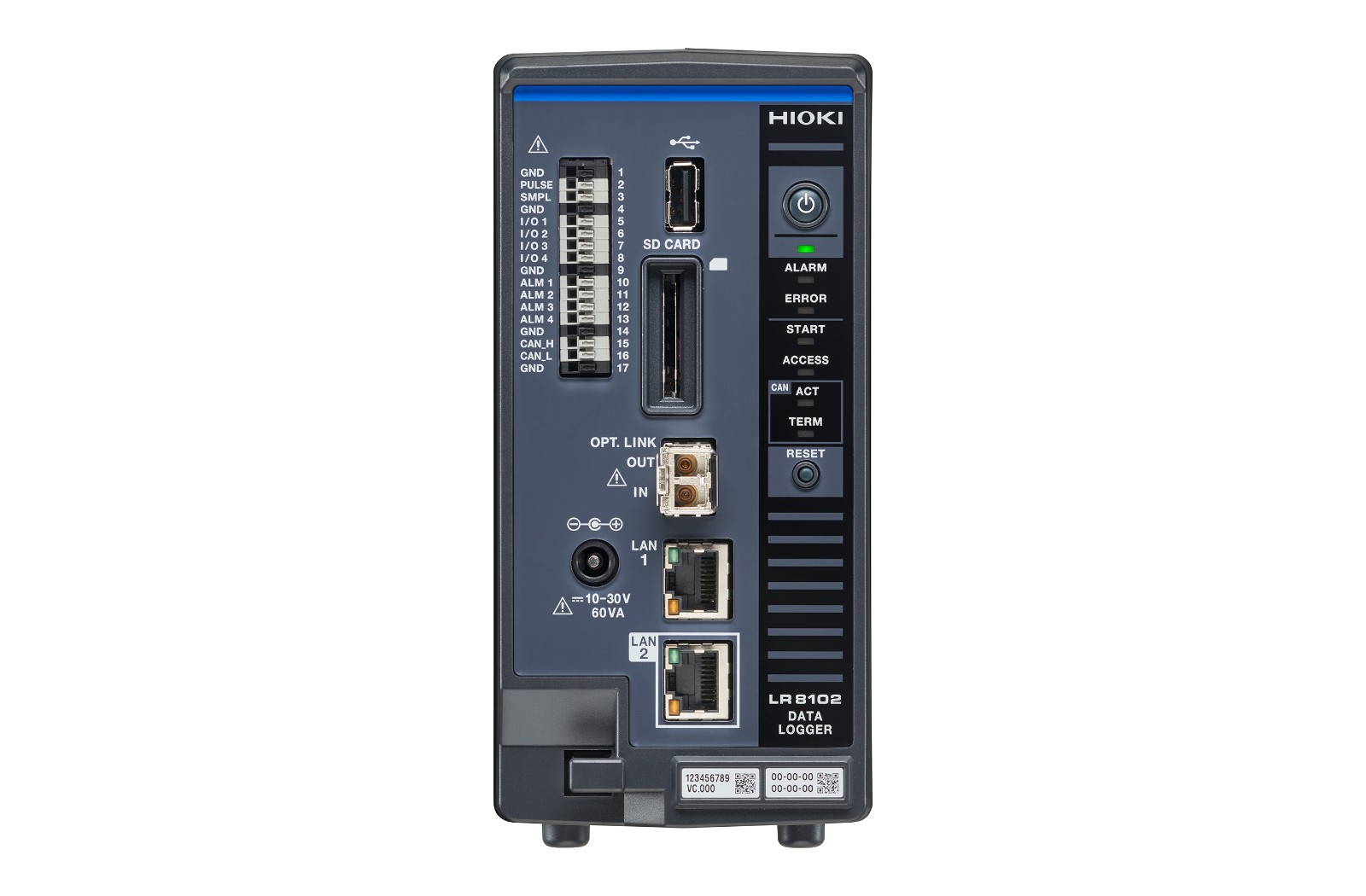

产品介绍

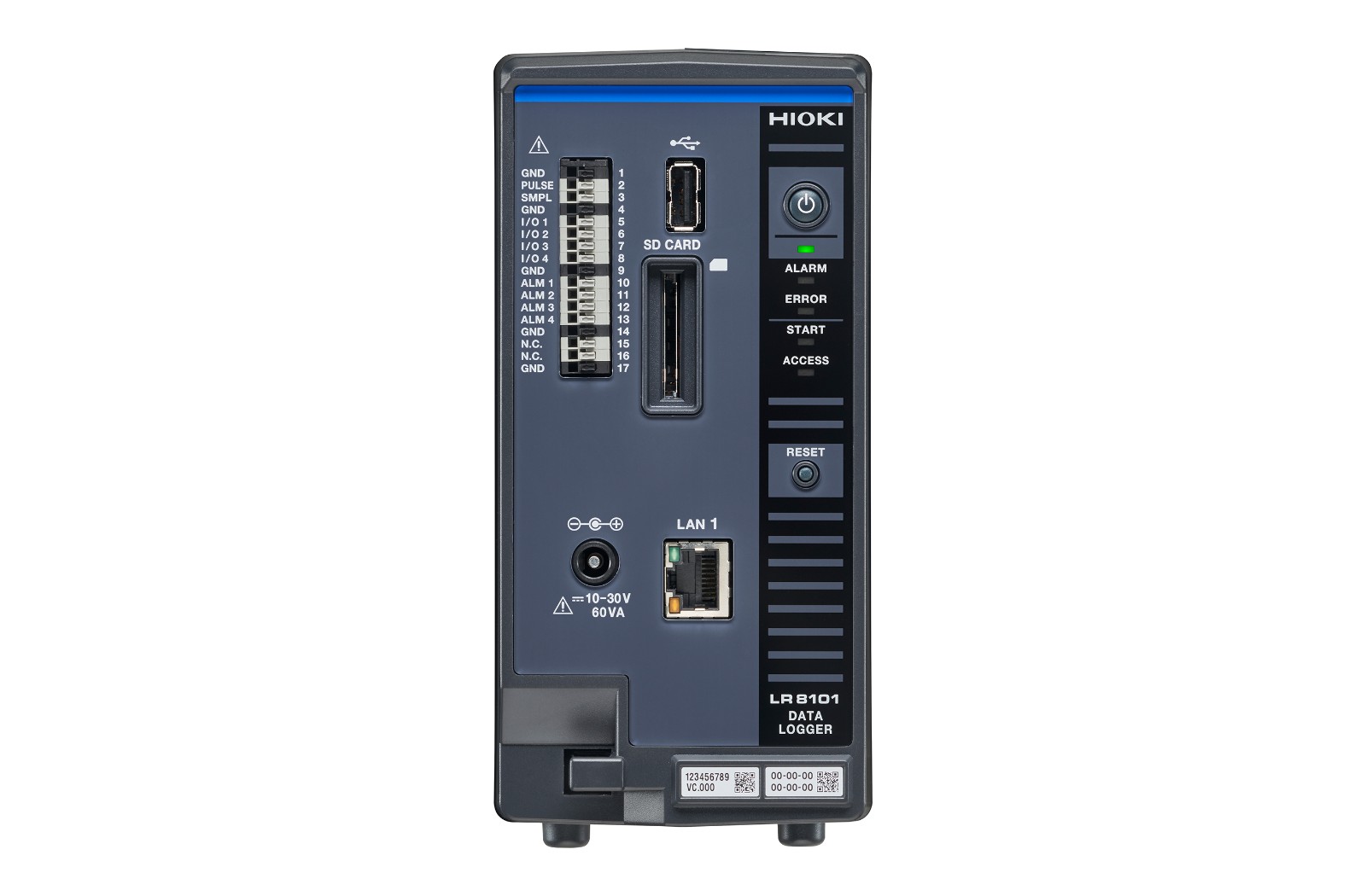

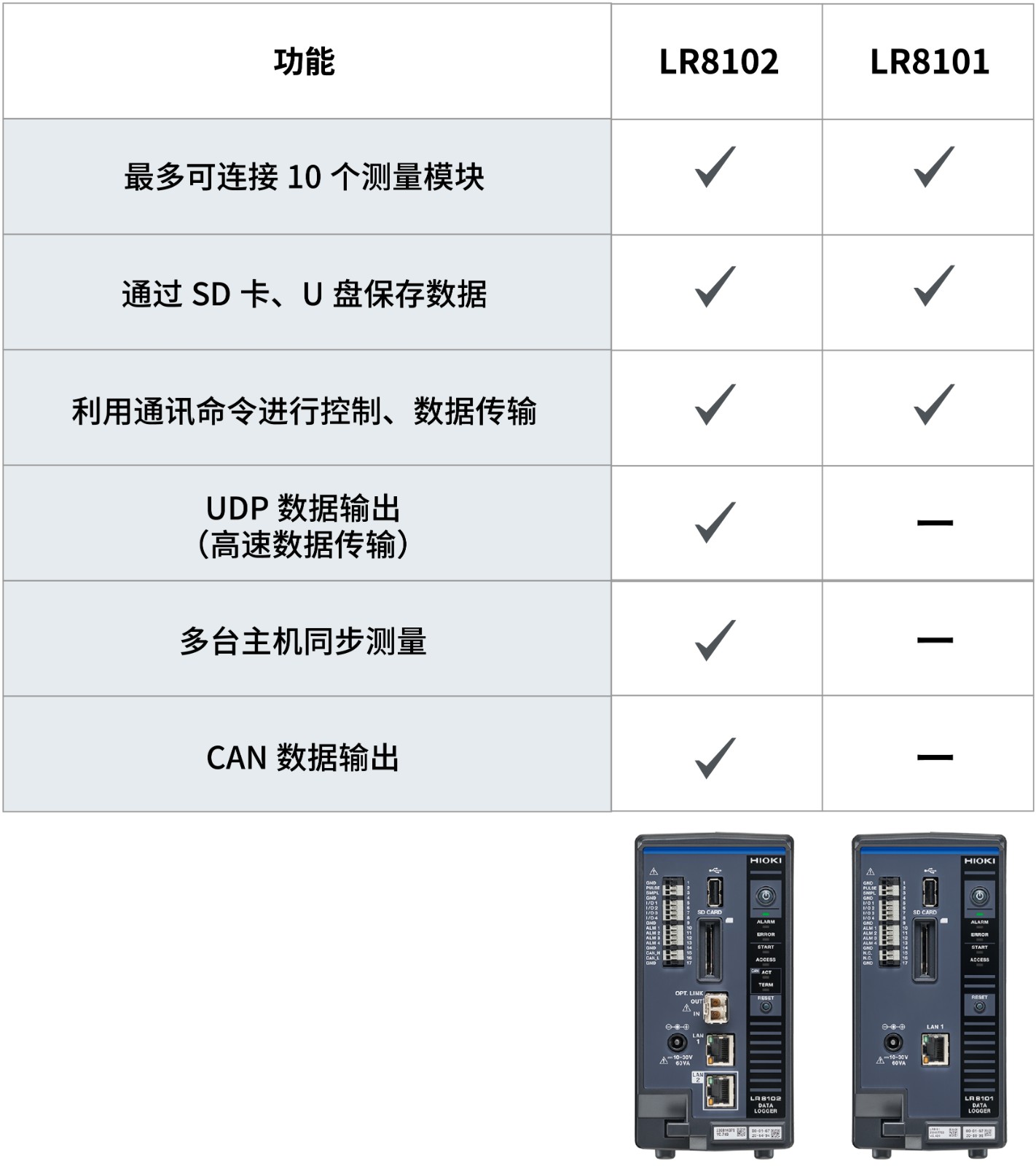

LR8101（基础机型）和LR8102（高性能机型）的区别
通用功能
·最多可连接10个测量模块
·通过 SD 卡或 U盘保存数据
·利用通讯命令进行控制和数据传输
LR8102（高性能机型）的功能
·利用UDP输出数据
实时输出每次采样的测量数据，最快5 ms间隔。
在需要进行实时处理（如 HILS）时可使用此功能。
·多台主机同步测量
使用选件光连接线 L6101（1 m）或光连接线L6102（10 m）可实现同步测量。
所有同步采样的主机测量数据均可从主仪器的LAN2输出。
·通过CAN输出数据
测量值可通过 CAN（Controller Area Network）输出。
可用于与电池管理系统 (BMS) 等车载设备的信息进行数据整合。
技术规格
基本参数（精度保证期1年）
| 品名 | 数据采集仪LR8102 | 数据采集仪LR8101 |
|---|---|---|
| 可连接模块 | 参照【选件】 > 【测量模块】 | |
| 最多可连接模块个数 | 10个（M7103最多为4个） | |
| 最多可同步主机台数 | 10台 （需要光连接线） | 无法与主机同步 |
| 电源 | AC适配器 : AC适配器Z1016 (DC 12 V ±10%驱动) 外部电源 : DC 10 V ～ 30 V 交流电源模块 M1100：使用功率测量模块 M7103 时需要 | |
| 使用温湿度范围 | -10℃～50℃, 80% RH以下 (无结露) | |
| LAN端口数 | 2 | 1 |
| 通讯接口 | 【LAN1功能】 通过Logger Utility进行数据收集、记录条件的设置 通过Logger Utility进行IP 地址的初始设置 利用通讯命令进行设置、记录控制 通过 FTP 服务器手动获取数据 FTP 数据自动发送（FTP客户端） HTTP服务器功能 XCP on Ethernet（TCP） NTP客户端功能 【LAN2功能】 以太网 XCP（UDP） 通过 UDP 输出测量数据 | 【LAN1功能】 通过Logger Utility进行数据收集、记录条件的设置 通过Logger Utility进行IP 地址的初始设置 利用通讯命令进行设置、记录控制 通过 FTP 服务器手动获取数据 FTP 数据自动发送（FTP客户端） HTTP服务器功能 XCP on Ethernet（TCP） NTP客户端功能 |
| 外部媒体 | U盘, 确保正常运行: Z4006 (16 GB) 支持SD存储卡/SDHC存储卡，确保正常运行: Z4001 (2 GB), Z4003 (8 GB) | |
| 外部控制端子 | 脉冲/逻辑输入(1), 外部采样输入(1), 外部输入输出(4), 报警输出(4), GND端子(5), CAN接口(1) | 脉冲/逻辑输入(1), 外部采样输入(1), 外部输入输出(4), 报警输出(4), GND端子(5) |
| 体积及重量 | 无模块：约80W × 166H × 238D mm(不含突起物), 1.5 kg 安装1个M7100模块时：约134W × 166H × 263D mm(不含突起物) 安装10个M7100模块时：约620W × 166H × 263D mm(不含突起物) | |
| 附件 | 使用注意事项×1, 启动指南 ×1, 使用说明书 详细篇, Logger Utility, Logger Utility使用说明书, CAN单元设置软件, CAN单元设置软件使用说明书, 通讯命令使用说明书) ※主机不附带AC适配器。请选择另售 (选件) 的AC适配器 Z1016、电源线L1012或交流电源模块 M1100。 与 M7103 组合时需要使用交流电源模块 M1100。 | |
选件/附件

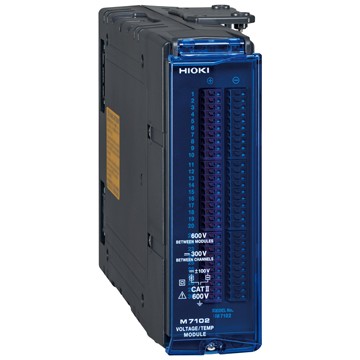

电压·温度模块M7102
节省空间的多通道测量模块。安全地进行高电压电池的充放电试验。
查看详情

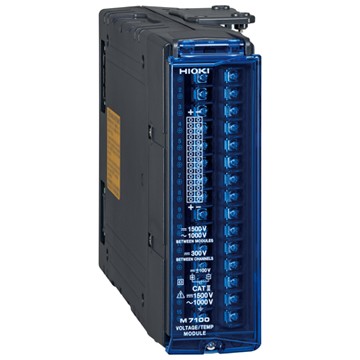

电压·温度模块M7100
高绝缘、高速采样测量模块。安全地进行高压电池的充放电试验。
查看详情

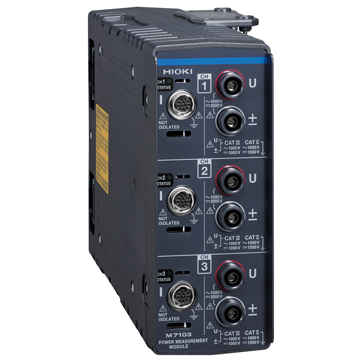

功率测量模块M7103
适用于高精度、紧凑型光伏逆变器检测系统
查看详情

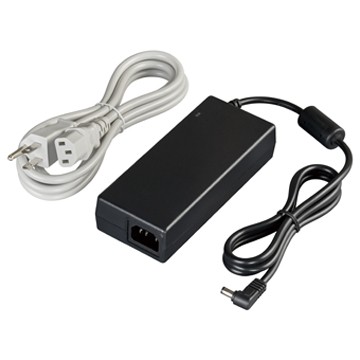

AC适配器Z1016
AC 100 V ～ 240 V
查看详情

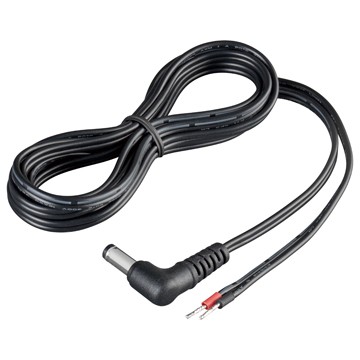

电源线L1012
主机用、DC驱动、外部电源连接用、末端未加工、约2 m
查看详情

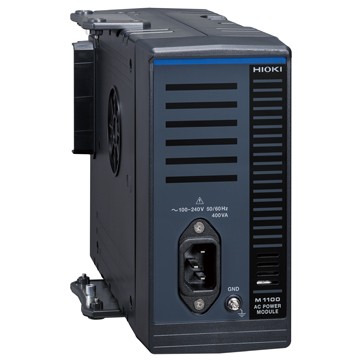

交流电源模块M1100
用于功率测量模块 M7103 的电源（最多 4 台） AC 100 V〜240 V, 50
查看详情
CAN线 9713-01
用于MR8904。 长1.8m
查看详情
光连接线L6102
10 m
查看详情

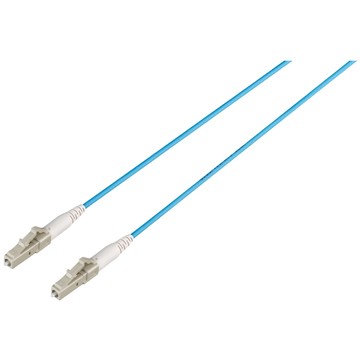

光连接线L6101
1 m
查看详情

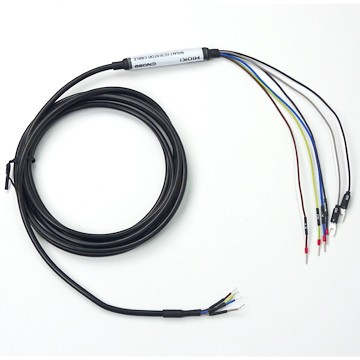

分流电阻线CN089
查看详情

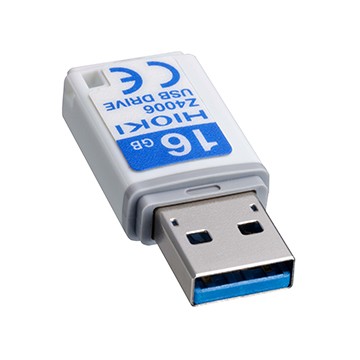

U盘Z4006
16 GB，采用长寿命、高可靠性的SLC型闪存
查看详情
SD卡 Z4003
8GB
查看详情

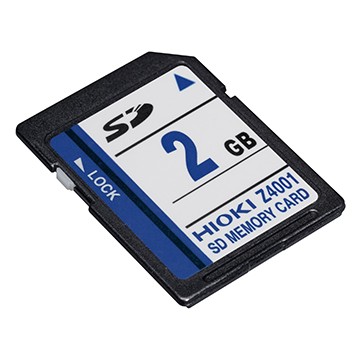

SD存储卡2GB Z4001
用于保存测量数据
查看详情
LAN电缆 9642
直连以太网线， 附带交叉型转换器，5m长
查看详情

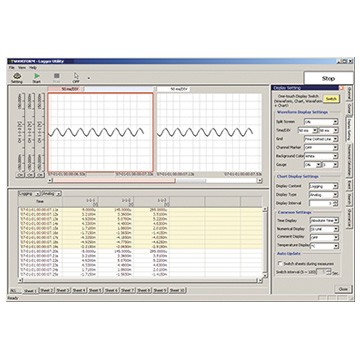

数据采集仪应用软件 Logger Utility
用于数据采集仪；测量控制、实时数据采集；波形显示、数据转换、运算、查找、打印
查看详情

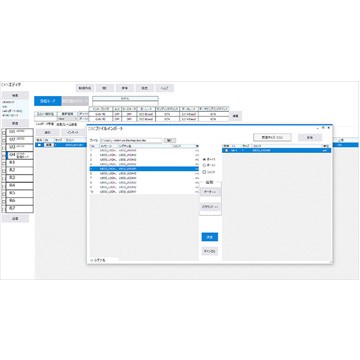

CAN单元设置软件 CAN Editor
能够简单的进行CAN单元设置
查看详情
GENNECT One SF4000
与各种测量仪器的搭配使用
查看详情

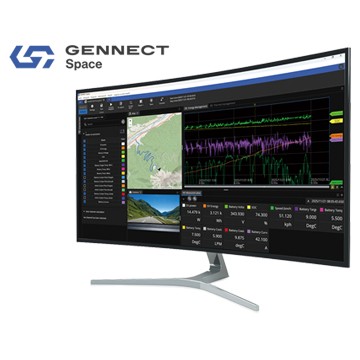

GENNECT Space SF4300
具备影像同步功能的测量数据集成平台
查看详情
