产品概述
快速检查电流、电压、功率和功率因数
支持无线。无线通讯功能更方便！
支持无线适配器Z3210（选件）。
传输测量值至智能手机或平板设备中，能使用现场照片和图纸快速创建报告。
提高工作效率！ 通过数字管理（Excel®直接输入功能）减少测量工作量
能将测量数据直接传输至使用Excel®制作的表格中，有助于提高测量现场的工作效率。
※通过无线适配器Z3210使用Bluetooth®通讯。

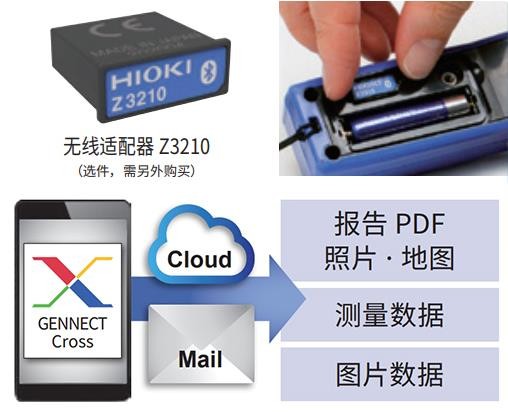

传输至专用免费软件 GENNECT Cross
GENNECT Cross是日置测量仪器专用的免费应用程序，可进行测量结果的确认、管理、及其报告的制作。也可在终端将测试结果传输到测量现场的照片或工程图纸上、输入手写笔记等，在现场就能流畅得进行数据管理。
※通过无线适配器Z3210使用Bluetooth®通讯。
点击此处了解 GENNECT Cross 的详细信息
智能手机APP GENNECT Cross支持的测量仪器
GENNECT Cross是一款适用于iOS和Android的免费应用程序。 测量仪器可通过蓝牙通讯连接智能手机和平板电脑，并拥有丰富的有助于现场测量的新功能。 特设网站提供有关GENNECT Cross的更多信息，包括功能，应用案例和技术信息。

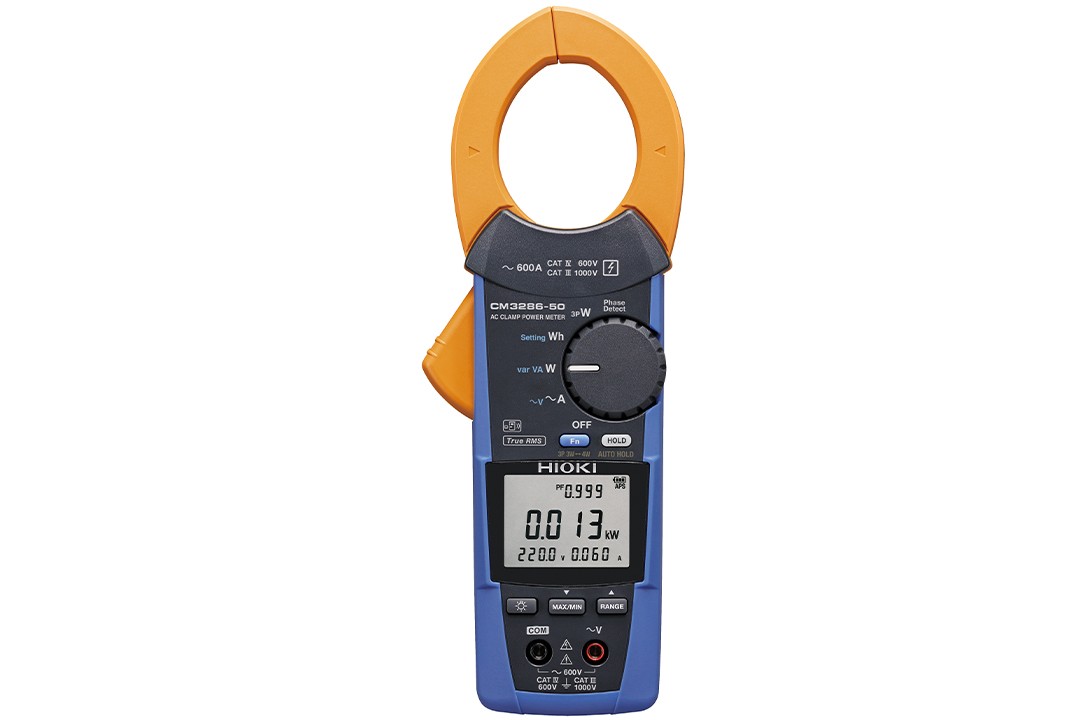

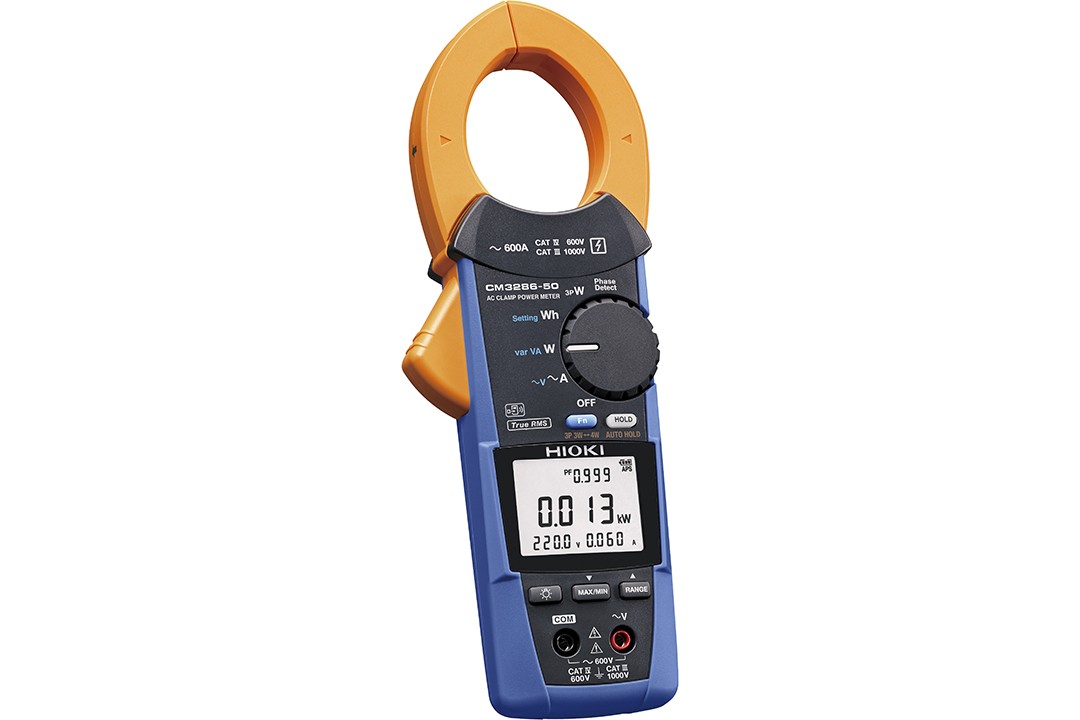

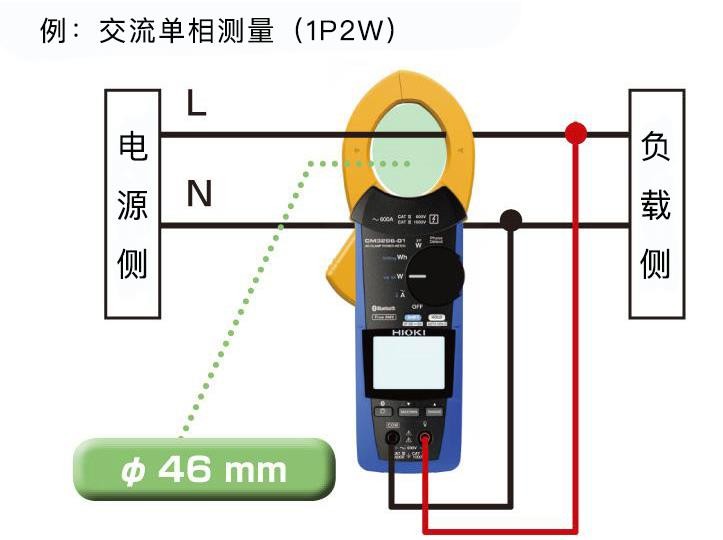

测量范围广的手持式钳形功率计
测量范围广，适用于工厂到家用场合。
可以准确测量最小60mA的低电流的话从5W到最大600A下360kW的功率（单相功率时） 测量线路
策略单相到平衡三相（推算值）的功率
（单相2线、单相3线、平衡三相3线、平衡三相4线）
*三相是指通过运算出来的推算功率值

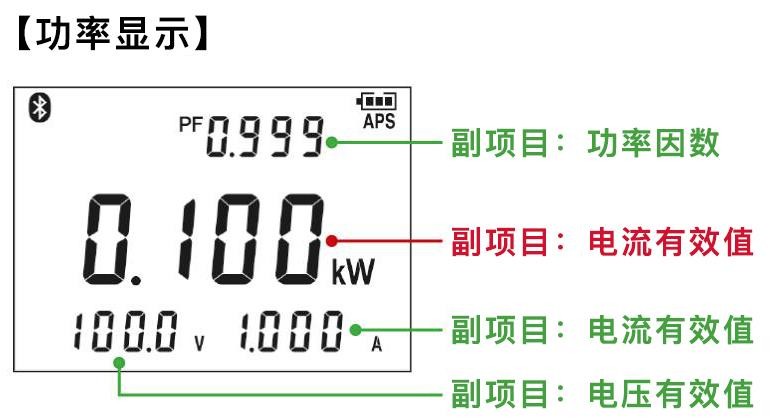

清晰的画面
相关项目和接线场所一起显示（主项目×1，副项目×3）

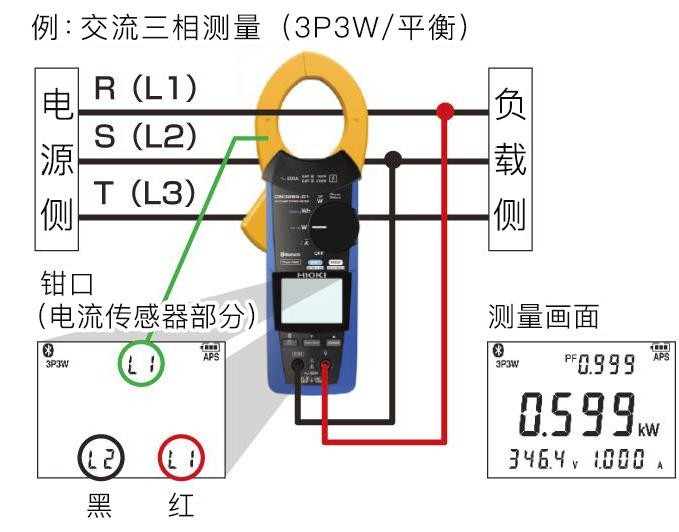

简单接线指南功能
进行三相的接线时，会在画面的上下显示接线场所的简单指南。
自动保持功能
测量值稳定后出现蜂鸣音，并自动保持显示值。
在较难看到显示屏，或较难按到保持按钮时非常有用。

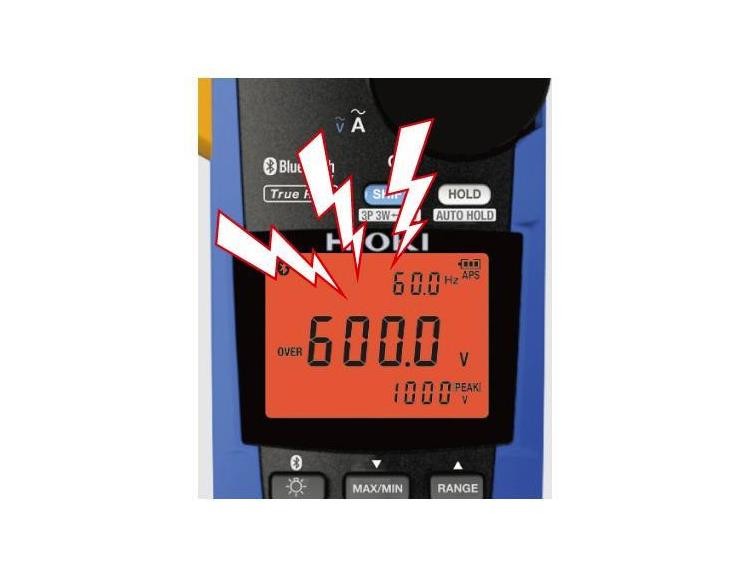

声音和光的双重警报功能
检测电流或电压过输入时，以红色背光灯和蜂鸣音发出警报，从而防止事故发生。

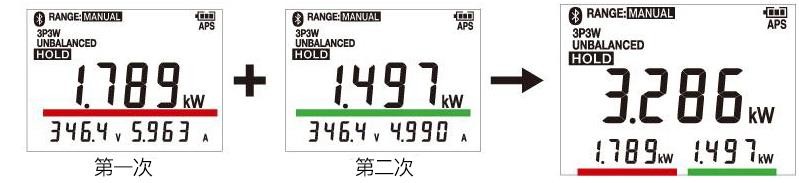

不平衡测量也简单完成
进行2次单相功率测量的话，会自动相加，能够测量三相3线的不平衡功率。（进行3次测量时可以测量三相4线）

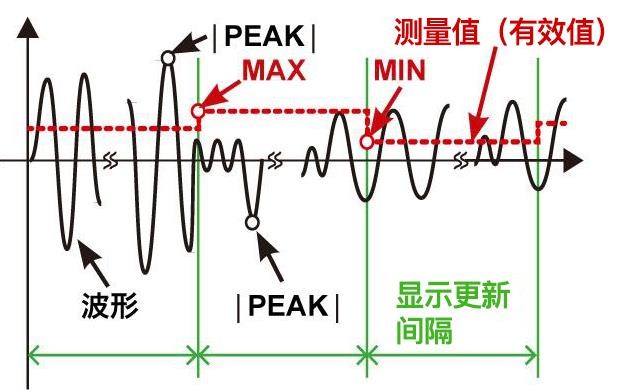

用于简单测量电源的变化
因为能够显示最大值（MAX）、最小值（MIN）、平均值（AVG），所以有助于掌握变化情况。 也能测量波峰值（PEAK）的最大值，因此能够确认波峰值电平的变化。

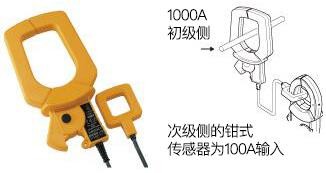

适用于大口径、大电流测量
和选件中的钳式转换器9290-10组合，可以测量φ55 mm、80×20 mm的汇流排。 可以测量AC1000A（5分钟最大1500A）的大电流。
技术规格
基本参数（精度保证时间1年，调整后精度保证时间1年）
测量线路 | 单相，三相（平衡，无波形畸变） |
|---|---|
测量项目 | 电压、电流、电压/电流波形峰值、有功/视在/无功功率，功率因数，相位角※1，频率，简单单相电能 【安装Z3210时※2】 电压/电流谐波 |
电压量程 | [测量范围]80.0 V～600.0 V，单量程，基本精度45-66 Hz:±0.7%rdg。 ±3 dgt.，（频率特性:45-1 kHz，真有效值） |
电流量程 | [测量范围]0.060-600.0 A，3档量程，基本精度45-66 Hz:±1.3%rdg。 ±3dgt.，（频率特性:45-1 kHz，真有效值） |
功率量程 | [単相] 0.005 kW〜360.0 kW |
谐波 | 【安装Z3210安装时※2】电压、电流的30次谐波电平/含有率/总谐波畸变率 |
其他功能 | [相位角※1]超前 -180.0°～ 延迟 179.9° |
防尘防水性 | IP20 (完全干燥状态下的电压测量，钳口闭合时) IP54 (存放时) |
电源 | 7号碱性电池 (LR03) ×2 |
可测导体直径 | φ46 mm，钳口尺寸:92 W × 18 D mm |
体积及重量 | 65W × 241H × 35D mm, 450 g |
附件 | 连接线L9257×1，７号碱性电池（LR03）×2，便携包C0203×1，使用说明书×2，使用注意事项×1 |
可使用无线的国家（CM3286-01）更新：2021/10/8
| 无线认证 | 奥地利、孟加拉国、比利时、巴西、保加利亚、加拿大、智利、中国、哥伦比亚、克罗地亚、塞浦路斯、捷克共和国、丹麦、爱沙尼亚、芬兰、法国、格鲁吉亚、德国、希腊、香港、匈牙利、冰岛、印度、印度尼西亚、 爱尔兰、以色列、意大利、日本、肯尼亚、韩国、拉脱维亚、列支敦士登、立陶宛、卢森堡、澳门、马耳他、缅甸、荷兰、挪威、秘鲁、菲律宾、波兰、葡萄牙、罗马尼亚、塞尔维亚、新加坡、斯洛伐克、斯洛文尼亚、西班牙、 瑞典、瑞士、泰国、土耳其、英国、美国、越南 |
|---|
选件/附件

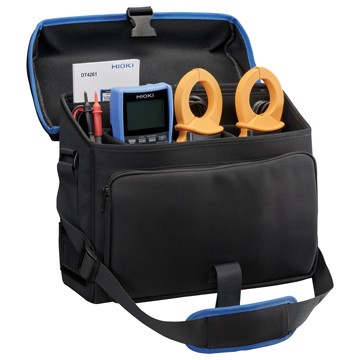

携带包C0207
背包
查看详情
携带包 C0203
查看详情

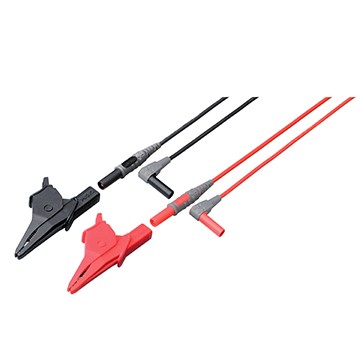

连接线L9257
1.2m长
查看详情

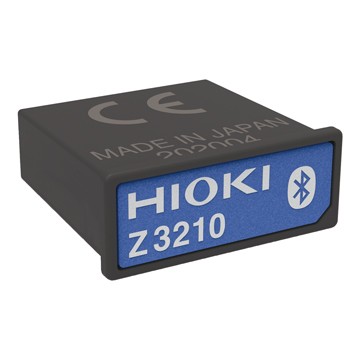

无线适配器Z3210
通过免费软件【GENNECT Cross】可以测量的同时制作报告。
查看详情

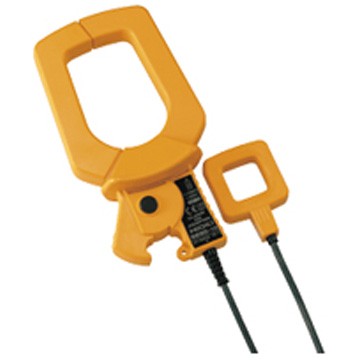

钳式转换器 9290-10
最大AC1000A，用于钳形表的转换器
查看详情

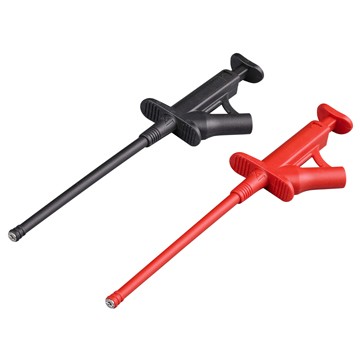

抓状夹 L9243
安装于香蕉头线的前端，红黑套装，全长 185mm，CAT II 1000V
查看详情
断路针L4939
连接香蕉头电线的前端，CAT III 600V
查看详情

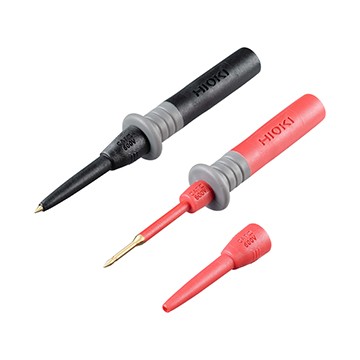

测试针L4938
连接香蕉头电线的前端，CAT III 600V
查看详情

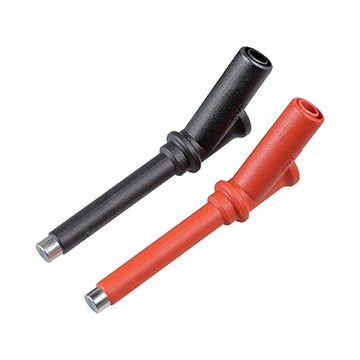

磁铁接合器 L4937
用于L4930/L4940前端，CAT III 1000
查看详情

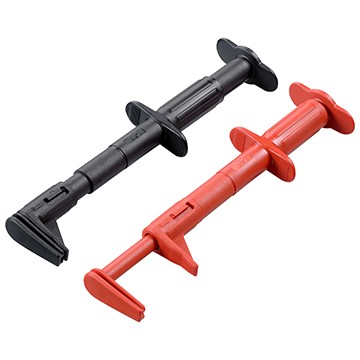

测试夹 L4936
用于L4930/L4940前端，CAT III 600
查看详情

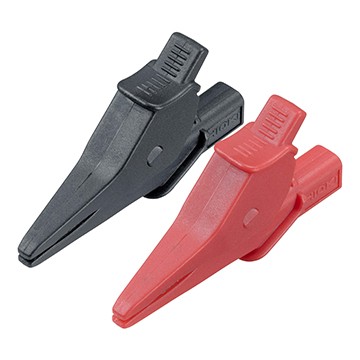

鳄鱼夹 L4935
用于L4930/L4940前端，CAT IV 600V, CAT III 1000V
查看详情
小型鳄鱼夹L4934
CAT III 300V，CAT II 600V
查看详情

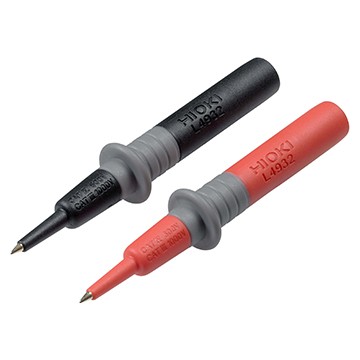

测试针L4932
安装于香蕉插头式连接线的前端，CAT IV 600V，CAT III 1000V
查看详情

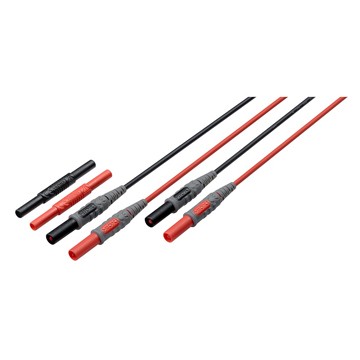

延长线 L4931
用于延长L4930/L4940，1.5m
查看详情

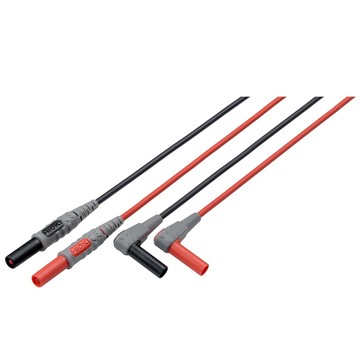

连接线L4930
1.2m长
查看详情

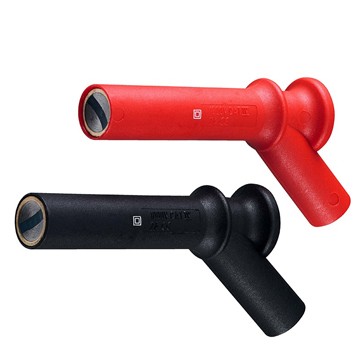

磁性转换头9804
用于电压线前端
查看详情

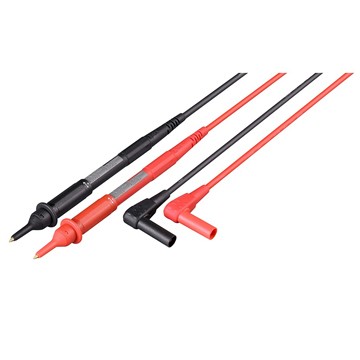

测试线L9300
线长95cm，护套和手指保护装置一体型
查看详情

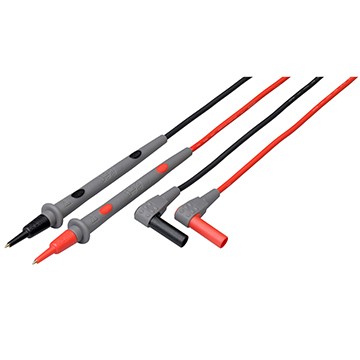

测试线L9207-10
90cm长
查看详情
鳄鱼夹（红）Z7025
以下产品的红色鳄鱼夹的替换零件：L1000, L1000-05, L2200, L493
查看详情
鳄鱼夹（黑）Z7026
以下产品的红色测试线的替换部件：L4930, L9257, L9787, L9844
查看详情

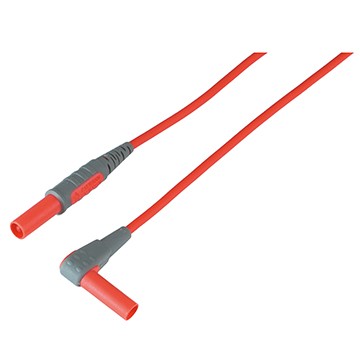

测试线（红）Z7027
以下产品的红色测试线的替换部件：L4930, L9257, L9787, L9844
查看详情

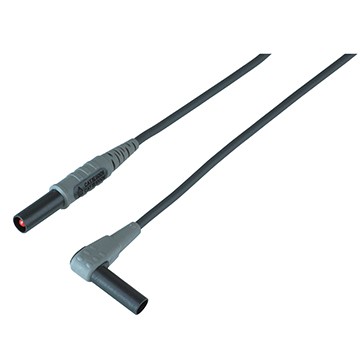

测试线（黑）Z7028
