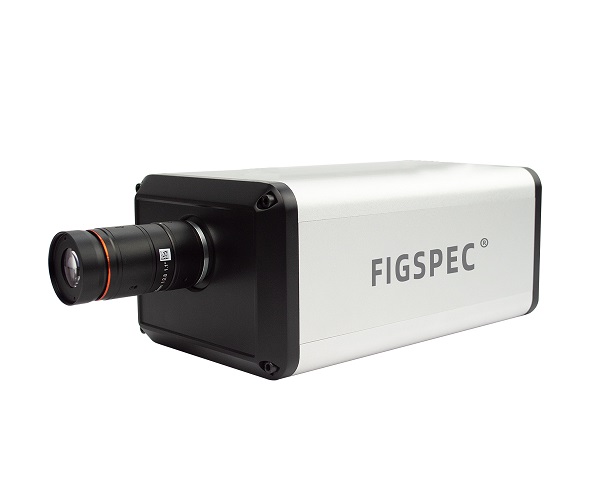

FS2X系列成像高光谱相机

Name: FS2X系列成像高光谱相机
Brand: CHNspec彩谱
SKU: FS-20 / FS-22 / FS-23 / FS-23-SC / FS-23H / FS-24 / FS-27 / FS-28
Availability: InStock

型号：FS-20 / FS-22 / FS-23 / FS-23-SC / FS-23H / FS-24 / FS-27 / FS-28

分类涂装与表面检测 > CHNspec彩谱 > 高光谱相机 > 高光谱相机摘要秒快速成像能测分析还有很多光谱分析蔬果分析工业检测无人机载高光谱成像分析便携式高光谱成像分析

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品简介

FigSpec®系列成像高光谱相机采用高衍射效率的透射式光栅分光模组与高灵敏度面阵列相机、结合内置扫描成像及辅助摄像头技术，解决了传统高光谱相机需外接推扫成像机构及调焦复杂等难以操作的问题。可与标准C接口的成像镜头或显微镜直接集成，实现光谱影像的快速采集。

产品特点

光谱范围：400-1000nm可见光/近红外高光谱；900-1700nm短波近红外
光谱通道数：1984
图像分辨率：4096*4096

多种光谱范围可供选择

可见光：400-700nm光谱范围，波长分辨率优于2.5nm，可达150个光谱通道

近红外：400-1000nm光谱范围，波长分辨率优于2.5nm，可达1984个光谱通道

短波近红外：900-1700nm光谱范围，波长分辨率优于6nm，可达1024个光谱通道

更佳性能

图像分辨率最高可达4096*4096

5秒快速成像

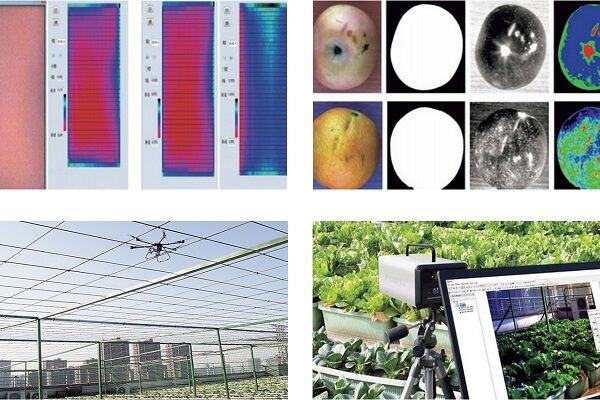

能测的还有很多

光谱分析，材料分选，蔬果分析，农业遥感，工业检测，无人机载高光谱成像分析，便携式高光谱成像分析

技术参数

型号	FS-20	FS-22	FS-23	FS-23-SC	FS-23H	FS-24	FS-27	FS-28
分光方式	透射光栅分光	透射光栅分光	透射光栅分光	透射光栅分光	透射光栅分光	透射光栅分光	透射光栅分光	透射光栅分光
图像分辨率	1920*1920	1920*1920	1920*1920	2048*2048	4096*4096	1280*1280	1280*1280	640*640
动态范围	12 bits	12 bits	12 bits	16 bits	12 bits	12 bits	12 bits	14 bits
成像速度	15秒	15秒	5秒	10秒	35秒	10秒	10秒	5秒
光谱通道数	150	1200	1200	1024	1984	680	1024	512
光谱范围	400-700nm	400-1000nm	400-1000nm	400-1000nm	400-1000nm	400-1700nm	900-1700nm	900-1700nm
光谱分辨率(FWHM)	2.5nm	5nm	2.5nm	2.5nm	2.5nm	13nm	6nm	6nm
狭缝宽度	25um	25um	25um	25um	25um	25um	25um	25um
透射效率	60%	60%	60%	60%	60%	60%	60%	60%
杂散光水平	0.5%	0.5%	0.5%	0.5%	0.5%	0.5%	0.5%	0.5%
像素大小	5.86um*5.86um	5.86um*5.86um	5.86um*5.86um	6.5um*6.5um	3.45um*3.45um	5um*5um	5um*5um	15um*15um
探测器类型	CMOS	CMOS	CMOS	SCMOS	CMOS	InGaAs	InGaAs	InGaAs
传感器成像面尺寸	11.3*7.1mm	11.3*7.1mm	11.3*7.1mm	13.3*13.3mm	14.1*10.3mm	/	9.6mm x 7.68mm	9.6mm x 7.68mm
标配镜头焦距	25mm	25mm	25mm	25mm	25mm	16mm	25mm	25mm
工作距离	100mm-∞	100mm-∞	100mm-∞	100mm-∞	100mm-∞	100mm-∞	150mm-∞	100mm-∞
视场角	25°	25°	25°	29.8°	31°	22.6	14.5°	21.7°
最·小曝光时间	34us	34us	21us	12us	20us	/	1us	10us
最·大曝光时间	10秒	10秒	10秒	5秒	10秒	/	10秒	1秒
信噪比	600/1	600/1	600/1	600/1	600/1	600/1	600/1	600/1
数据接口	USB3.0	USB3.0	USB3.0	USB3.0	USB3.0	USB3.0	USB3.0	USB3.0
相机镜头接口	C-Mount	C-Mount	C-Mount	C-Mount	C-Mount	C-Mount	C-Mount	C-Mount
配件	USB3.0传输线	USB3.0传输线	USB3.0传输线	USB3.0传输线	USB3.0传输线	镜头、USB3.0数据线、电源适配器	USB3.0传输线	USB3.0传输线
成像功能	有ROI功能可以实现单个区域ROI	有ROI功能可以实现单个区域ROI	有ROI功能可以实现多个区域ROI	有ROI功能可以实现单个区域ROI	有ROI功能可以实现单个区域ROI	有ROI功能可以实现多个区域ROI	有ROI功能可以实现多个区域ROI	有ROI功能可以实现单个区域ROI
辅助成像功能	辅助取景摄像头实现对拍摄区域的监控	辅助取景摄像头实现对拍摄区域的监控	辅助取景摄像头实现对拍摄区域的监控	辅助取景摄像头实现对拍摄区域的监控	辅助取景摄像头实现对拍摄区域的监控	辅助取景摄像头实现对拍摄区域的监控	辅助取景摄像头实现对拍摄区域的监控	辅助取景摄像头实现对拍摄区域的监控
供电方式	内置电池供电	内置电池供电（系统电源：DC 16.8V/3A）	内置电池供电	内置电池供电	内置电池供电	内置电池供电	内置电池供电	内置电池供电
主机尺寸*	255mm138mm107mm	255mm138mm107mm	255mm138mm107mm	/	/	/	248mm145mm145mm	335mm182mm143mm
重量**	小于2.8kg	小于2.8kg	小于2.8kg	/	/	/	2.535kg	/
功耗	50W	50W	50W	/	/	/	50W	50W

*尺寸不含镜头和提手 **重量不含镜头
