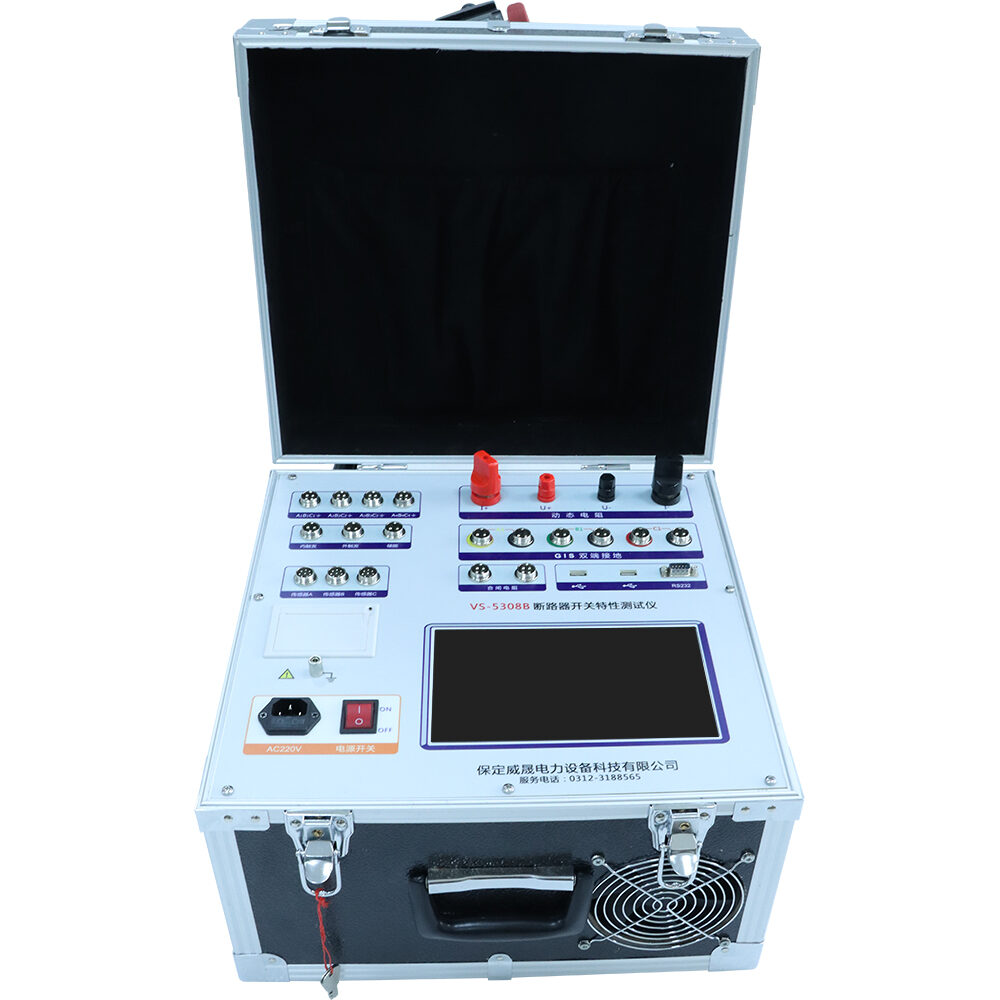

VS-5308B 断路器开关特性测试仪
型号：VS-5308B
用途场景
规格参数
产品简介
为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。
产品详情
产品概述
随着社会的发展，人们对用电的可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的顺畅运行。机械特性参数是判断断路器性能的重要参数之一。VS-5308B 断路器开关特性测试仪即（高压开关机械特性测试仪）是依据新的《高压交流断路器》GB1984-2014为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2017为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的顺畅运行。机械特性参数是判断断路器性能的重要参数之一。

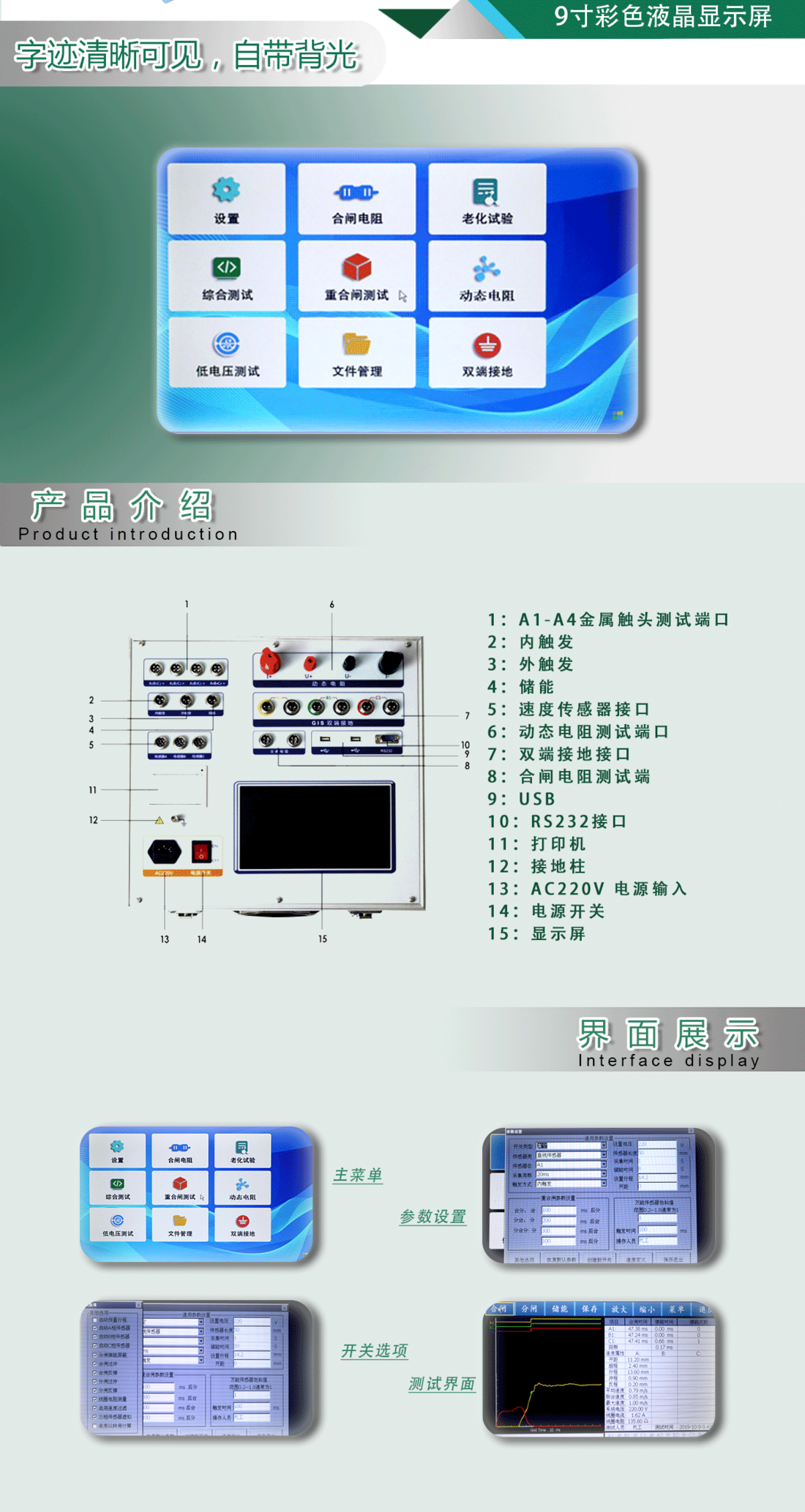

1.本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。9寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输便于现场操作人员使用。
2.高速热敏打印机，方便现场打印测试数据。
3.机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC6～270V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4.配备直线传感器、旋转传感器、万能传感器、激光传感器（选配）以及支架、固定多功能接头，安装极为方便，简捷。
5.适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6.开关动作一次，得到所有数据及图形，测试数据和图形同屏显示，速度可进行再计算，无需再测试。可以显示开关断路器的各种曲线、合闸行程曲线；分闸行程曲线；合-分行程曲线；分-合-分行程曲线；线圈电流曲线；电机储能曲线；时间曲线，并可进行数字、曲线图形分析。
7.主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
8.配备2个USB接口，可接鼠标操作仪器，可直接把数据保存到U盘，上传到计算机进行分析、保存。RS232接口联机操作选配、无线平板操作选配。

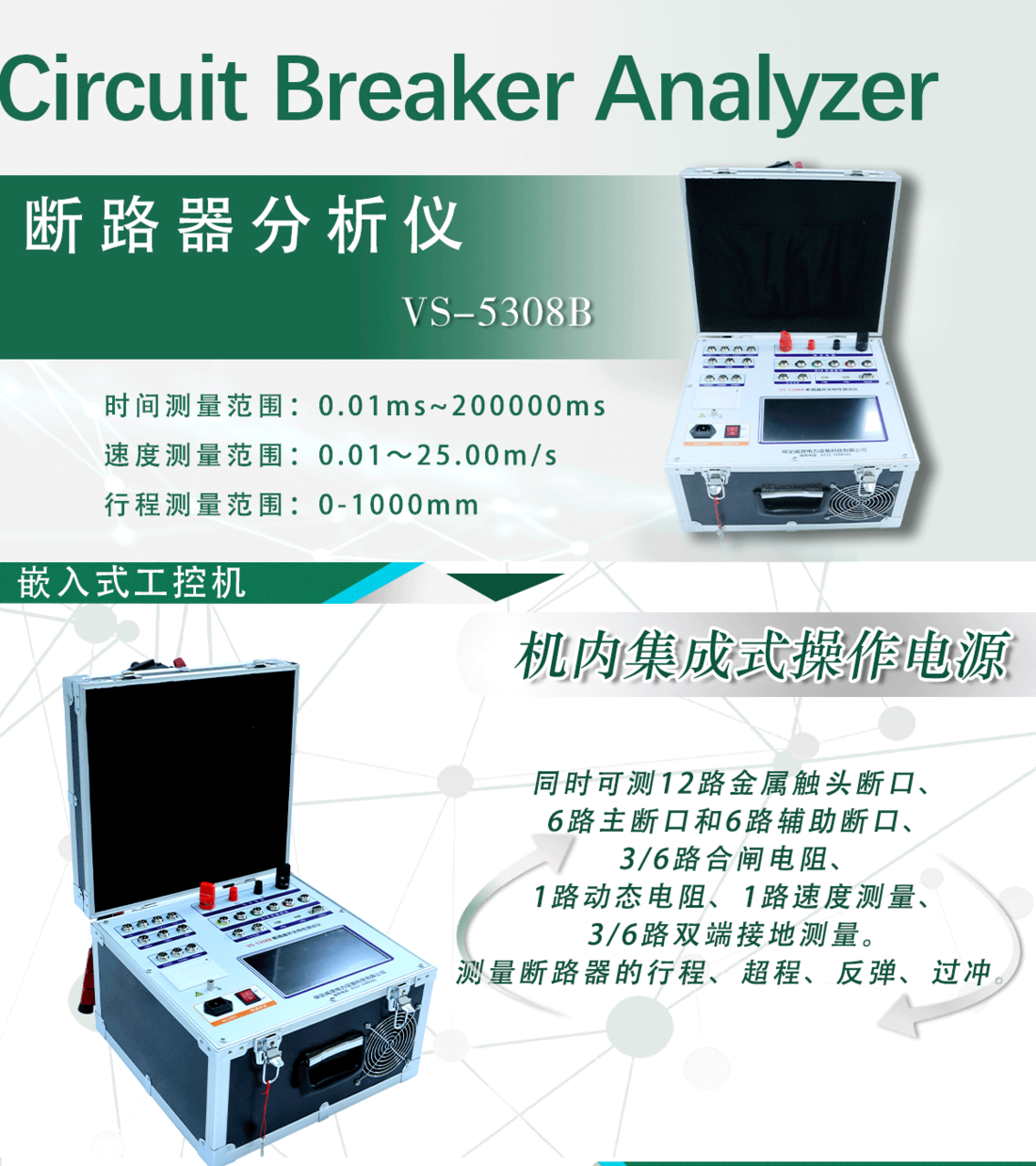

9.同时可测12路金属触头断口、6路主断口和6路辅助断口、3/6路合闸电阻、1路动态电阻、1路速度(3路速度选配)测量、3/6路双端接地测量（感应法3路和6路选配）。测量断路器的行程、超程、反弹、过冲。
10.内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11.内部抗干扰电路可满足500KV变电站内可靠使用。
技术参数
1．时间测量：
12路 固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期之差（1～99ms）
合闸（分闸）弹跳时间（弹跳次数）
不同期测试范围：1ms～99ms，分辨率：0.01ms；
内触发测试范围：1ms～999ms，分辨率：0.01ms,
1000ms～9999ms,分辨率：0.1ms, 10000ms～200000ms分辨率：1ms。
外触发测试范围：0.01ms～200s
在1000ms以内准确率：0.05%±0.1ms
2. 合闸电阻测量：
6路固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸电阻投入时间、电阻值
3. 测量范围：30～10KΩ,分辨率0.1Ω，准确度：≤1%±2个字
4. 双端接地开关测量：
3路固有分闸（合闸）时间
分闸（合闸）相内不同期
合闸（分闸）弹跳时间及波形
5. 动态电阻测量：电流输出200A，测量范围：0-50mΩ，准确度：≤0.5%±0.5uΩ。
6. 重合闸测量：合分、分合、分合分
7．速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
8. 测速范围：0.1mm传感器 0.01～25.00m/s，
345°角度传感器 0.01～25.00m/s，
激光传感器0.01～15.00m/s。
9．行程测量：动触头行程（行程）（3路行程测量选配）
接触行程（开距）
超行程
过冲行程或反弹行程
10.测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。
旋转传感器：345о，测量范围：0-1000mm，分辨率:0.08о。此传感器有15度的无效区，安装时在仪器可看到传感器有效区域，数值显示在160-200度左右为佳。
加速度传感器测量范围：0-300mm，分辨率:0.1mm。（选配）
11. 线圈电流测量范围：电流可达30A,分辨率：0.01A。
12．仪器电源 ：AC220V ± 10%；50Hz ± 10%。
13．直流电源输出:DC6～270V连续可调，DC24V≤15A（短时），DC220V≤ 20A(短时)。
14.外触发触发电压：AC/DC10-300V，电流≤120A
15. 隔离开关测量范围：
电压输出：DC6～270V（可调）；
电源输出时间：0.01-20秒（可设置）；
断口信号采集时间可达为200秒；
可测断口合、分闸时间、三相不同期、弹跳时间及次数
16．主机体积：400×380×285mm
17．使用环境： -20℃~+50℃
18．相对湿度：≤90%
