规格参数
【产品概述】

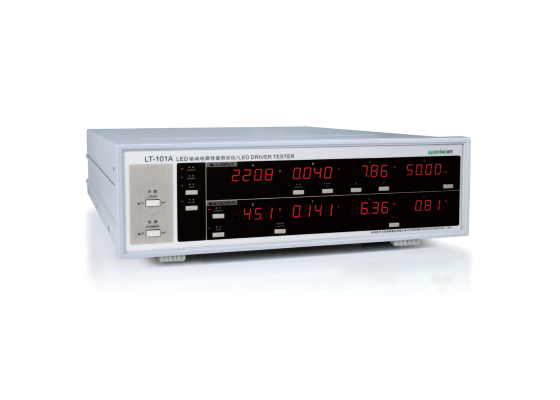

LT-101A LED驱动电源性能测试仪是一款经济、稳定、可靠且功能出色的针对LED驱动电源输入、输出电参数测试的仪器，该款仪器可在测试LED驱动电源的输入和输出电性能的同时，实现主要参数限值设定并超限自动判定，适用于LED驱动电源的生产现场检测、 质量控制或者研发测试等多种场合。
【产品特点】
适合交流、直流、交直流等任意波形。
八窗口同时显示，一次性全面获取数据，直观方便。
最高50次谐波测量。
0～3s内的启动特性分析。
宽频高达1MHz，窄频5kHz，可准确测试电流高频信号。
精度达0.2级。
电源效率测试。
强大的上位机软件功能：纹波测试功能，相位角测量功能，超限自动判断功能，调整率测试和稳定度测试功能，输入输出启动和稳态数据测试并绘制相应电压电流波形。

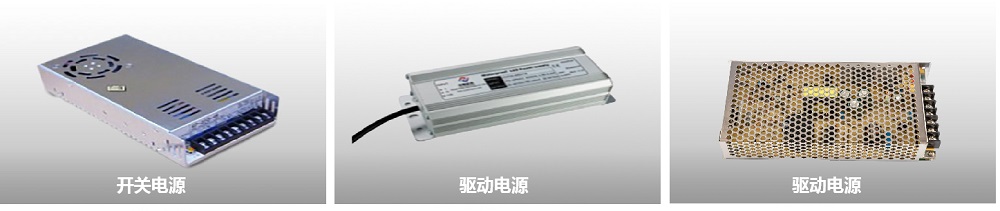

【典型应用】
可同时测试输入、输出的启动特性或稳态特性

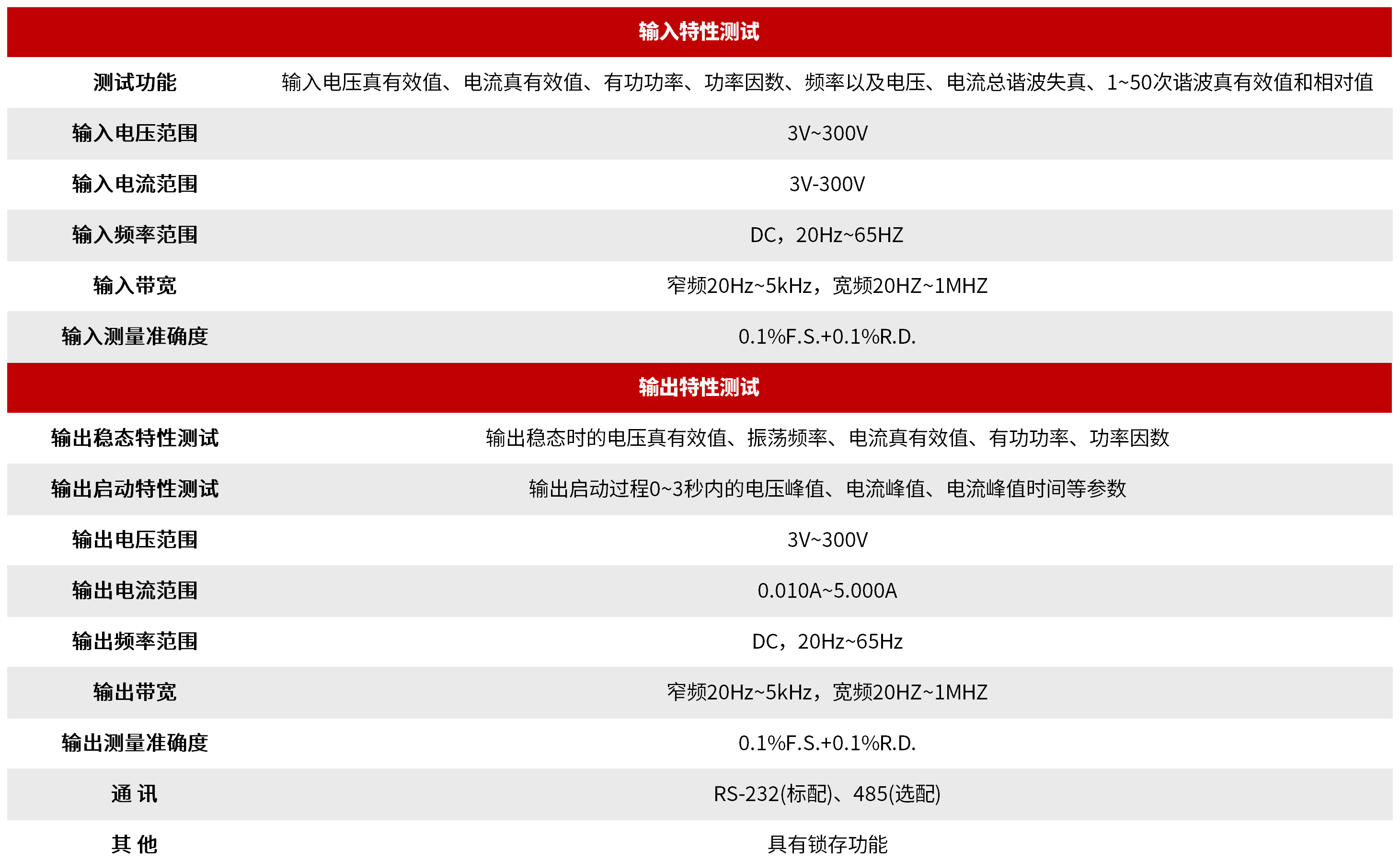

【技术参数】
| 型 号 | LT-101A | |
| 输入特性测试 | ||
| 测试功能 | 输入电压真有效值、电流真有效值、有功功率、功率因数、频率以及电压、电流总谐波失真、1~50次谐波真有效值和相对值 | |
| 输入电压范围 | 3V~300V | |
| 输入电流范围 | 3V-300V | |
| 输入频率范围 | DC，20Hz~65HZ | |
| 输入带宽 | 窄频20Hz~5kHz，宽频20HZ~1MHZ | |
| 输入测量准确度 | 0.1%F.S.+0.1%R.D. | |
| 输出特性测试 | ||
| 输出稳态特性测试 | 输出稳态时的电压真有效值、振荡频率、电流真有效值、有功功率、功率因数 | |
| 输出启动特性测试 | 输出启动过程0~3秒内的电压峰值、电流峰值、电流峰值时间等参数 | |
| 输出电压范围 | 3V~300V | |
| 输出电流范围 | 0.010A~5.000A | |
| 输出频率范围 | DC，20Hz~65Hz | |
| 输出带宽 | 窄频20Hz~5kHz，宽频20HZ~1MHZ | |
| 输出测量准确度 | 0.1%F.S.+0.1%R.D. | |
| 通 讯 | RS-232(标配)、485(选配) | |
| 其 他 | 具有锁存功能 | |
