产品简介
应用
200型用于仪力信杯突测试，符合以下标准：
DIN ISO 1520 ISO 1520 BS 3900 : Part E4
NFT 30-019 SIS 18 41 77
在有涂层的金属板上，拉伸强度400 N/mm2，厚度可达1.25 mm，宽70~90mm涂有油漆或其它涂层的金属样板被一个球形冲头拉伸成一个凹模，材料一直被拉伸到涂层破裂或剥落。涂层破裂时材料所被拉伸的深度即为油漆或涂层材料的质量指标，而且关系到拉伸和附着力性能。
此简单的手动操作测试机器特别适用于清漆、油漆、塑料涂层和搪瓷的质量控制。
概述

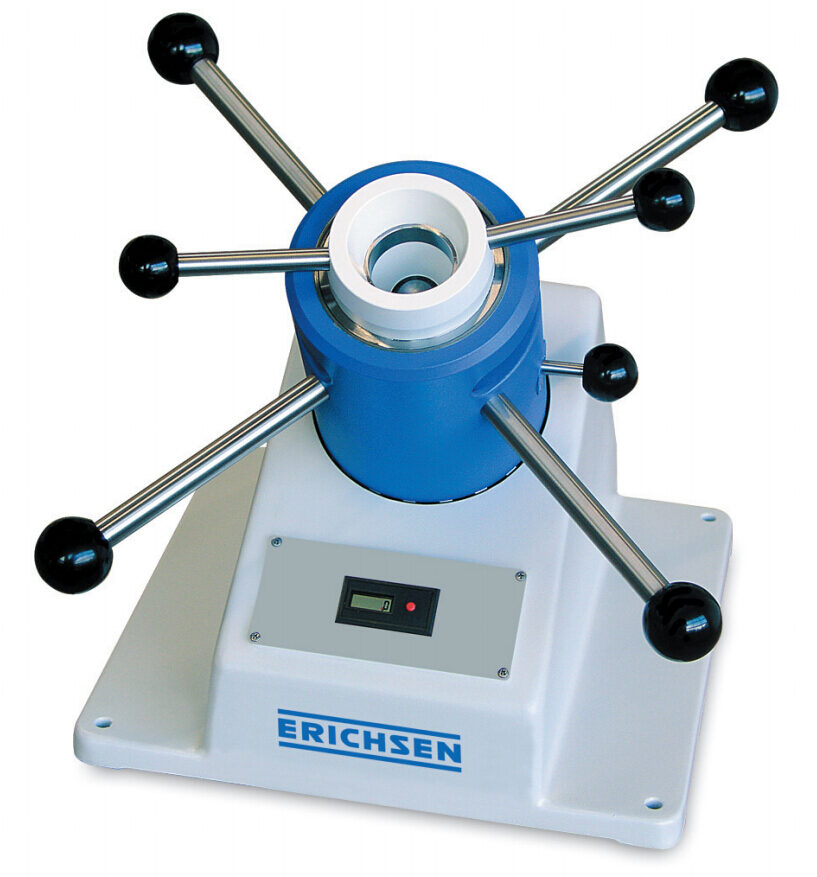

仪力信200型杯突试验机为一台式装置带一个铸铁机身和一个柱形测试头。要进行杯突试验，将样板穿过开口放到测试头中，有涂层的一面向上。顺时针旋转手柄，将样板夹紧。从固定轴套向外拉出固定针，顺时针旋转测试头，便可开始拉伸测试。涂层破裂时，测试便结束。深度可直接从数字计数器上读出。在整个测试过程中，往下观察凹模支持器部分，便可观察到涂层中裂纹的形成。要更精确的目视观察测试过程中涂层的破裂情况可使用一个带电池照明灯的特殊显微镜。
图1.
图2.
在测试过程中通过显微镜观察到的两个不同破裂(图1/图2)的成形时期。
技术参数
| 尺寸 | 宽 340 mm |
|---|---|
| 深 350 mm | |
| 高 450 mm | |
| 净重 | 约 36.0 kg |
| 金属板宽度 | |
| 样板 | 约70~90 mm (或约30~60 mm) |
| 样品厚度 | 最大1.25 mm |
| 深度显示 | 数字式 (读数精度0.1 mm) |
