规格参数

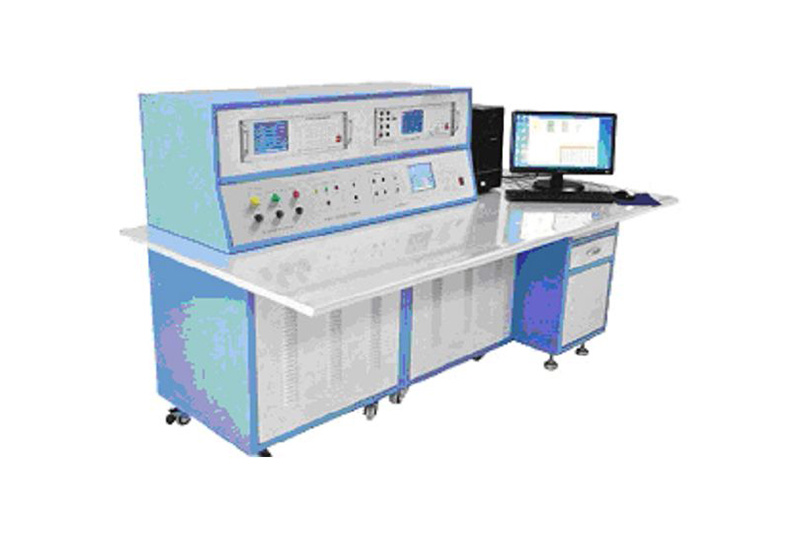

本装置由程控三相校表源、直流标准源、0.05级（0.02级）三相采样式多功能标准表以及配有校表和管理软件的计算机组成。装置的技术指标符合国家和行业的相关标准与检定规程。校表源输出稳定、安全可靠、使用方便，标准表精确稳定，功能齐全，一表多用。源表与计算机组成的检定系统，对于有相应电量输出信息的被检表能实现自动检定，并给出符合规程要求的检定报告。
检定功能
1．检定0.2级（0.1级）及以下交流仪表、直流仪表、变送器、交流采样式表、电能表、谐波测量仪表等。
2．本装置配用的标准表能测量电测量变送器输出的直流电压和电流值，包括优先采用值和非优先采用值，测量误差 ≤±0.02%。通过计算机控制，能实现变送器的自动检定。
3．本装置配用标准表，带有高精度的数字/频率变换器（DFC），标准脉冲输出的最高频率达2MHz。通过计算机控制，能实现电能表的自动检定。
4．装置的下述技术指标，可以实现自检（配用的标准表具有有效的合格证书）
A．装置输出的电压、电流、单、三相功率稳定度；
B. 输出电压、电流的失真度；
C．三相电压对称度，三相电流对称度；
D．安放被检表位置的磁感应强度（选项）。
主要技术指标
交流输出电压、电流
·电压量程（V）
10、20、50、100、200、400、800；
·电流量程（A）
0.1、0.25、0.5、1、2.5、5、10、25、50、100；
·调节范围 0～120% (800V电压、100A电流除外)；
·调节细度 0.005%；
·输出电压、电流、功率稳定度≤0.01%/60s；
·每相电压最大输出容量 50VA；
·每相电流最大输出容量 100VA；
·正弦波输出时失真度 ≤0.3%。
基波移相
·分相移相以UA为参考，UB、UC和IA、IB、IC皆可对 UA作0.00°～359.99°移相；
· 电流对同名相电压三相统调移相0.00°～359.99°，幅度和相位的分相调节能输出所需的三相不平衡输出；
· 准确度 ±0.2°。
输出频率
·调节范围 45～65Hz；
·调节细度 0.001Hz；
·调定值准确度 0.01Hz。
畸变波输出
·谐波次数 2～31次；
·同时含有的谐波个数 0～30个；
·谐波幅度 总谐波的峰―峰值，应不大于以峰―峰值表示的基波额定值（即电压、电流量程）的50%；同时，包括基波在内的畸变波峰―峰值应不大于以峰―峰值表示的基波额定值的125%；
·各次谐波对基波移相（以基波正过零为参考相位） 0～360°。
三相相角对称度（在未作分相相位调节的情况下）
·三相四线 相电压之间120°±0.2°；
·三相三线 UAB对UCB 滞后60°±0.2°；
·相电流对同名相电压 ±0.2°。
直流输出电压（包括辅助量程）
·量程 mV：45、50、60、75、100；
V：0.15、 0.2、 0.25、0.3、 0.45、 0.5、0.6、0.75、1、1.5、 2、 2.5、3、4.5、 5、7.5、10、 15、 20、25、30、45、50、60、75、100、150、200、250、300、450、 600、750、1000。
直流输出电流（包括辅助量程）
·量程 uA： 5、7.5、10、15、20、25、30、 50、75、100、150、200、250、300；
mA： 0.5、0.75、1、1.5、2、 2.5、3、5、7.5、10、15、20、25、30；
A： 0.05、 0.075、 0.1、0.15、0.2、 0.25、 0.3、0.5、 0.75、1、1.5、2、2.5、3、5、7.5、10、15、20、25、30。
直流输出容量 最大30W。
直流输出调节范围和细度
·范围 0～120% ( 1000V电压、30A电流除外）；
·细度 0.002%。
直流输出准确度 0.05（0.02）%。
直流满量程输出的稳定度
1分钟满量程输出值的变化 ≤±0.01% RG。
纹波及噪声电压引起的误差 ≤±0.01% RG；
负载从空载到满载引起的误差 ≤±0.01% RG；
变送器测量
直流电压 ±1、±5、±10、±20、1～5、 2～10、1～3～5、2～6～10V 0.02%；
直流电流 ±1、±2.5、±5、±10、±20、 4～20、4～12～20mA 0.02%；
纹波 1%；响应时间 40ms。
装置的准确度等级 0.05（0.03）
装置测量工频电压、电流、有功功率、电能的允许误差 0.05%（0.03%）；
装置测量无功功率、电能的允许误差 0.1%；
相位测量误差 ±0.05°；
功率因数测量误差 ±0.0002。
工作电源 单相220V±10%，50Hz±5%。
使用环境 温度20℃±10℃，相对湿度≤85%RH。
台面尺寸 2000×1000mm 。
重量 135kg。
